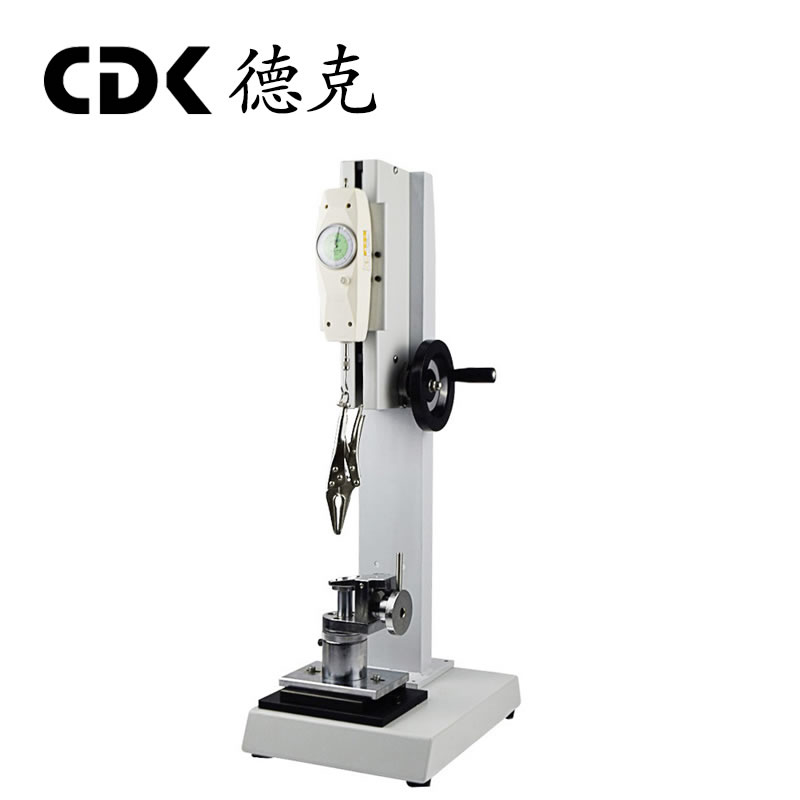

DBQ钮扣拉力测试仪夹

型号
DBQ
现在联系
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹
DBQ钮扣拉力测试仪夹

DBQ钮扣测试仪使用说明书

一、 简介:

DBQ钮扣测试仪,可配置NK、HF推拉力计和专用夹具,专用于测量钮扣的扣合力或脱离衣物破坏力。检测钮扣、按钮等固定强度是很重要的一项标准,尤其是在婴儿和儿童服装设计及制造中最为重要。在钮扣固定装饰件上使用一定力的测量需要通过力度仪器来记录。

二、 目的:

DBQ钮扣测试仪的测试目的是界定成衣制造商的责任以保证钮扣、按钮及固定件能适当地固定在成衣上,防止钮扣等脱离成衣,造成婴儿有机会吞服的危险。故此,所有成衣上的钮扣、按钮及固定装饰件(可整个放入小型物件测量器)均需通过钮扣测试仪的检测。

三、 意义及作用:

1、 此仪器的测试方法用作量度对钮扣及衣物进行垂直拉力测试的力度,而钮扣及按钮并不拉扯至脱离衣物。

2、 此方法所要求钮扣缝纫规格应该按照钮扣制造商所定的标准。

3、 此测试方法用于建立不同穿着环境的关连性,以及对不同钮的各类和品牌作出比较。

4、 此标准可能包含危险物料,操作及仪器,而标准内没有列出所有可能在使用上出现的安全问题。故此标准的使用者责任建立有关的安全和建康的规则,以及在使用前决定适当的规条。

5、 所有钮扣都需要用锁链针步缝紧在布料上。

6、 按照测试要求,当最大的钮扣尺寸是大于6mm或小于/等于6mm,钮扣就改须能分别承受90N有50N的拉力。

四、 仪器介绍:

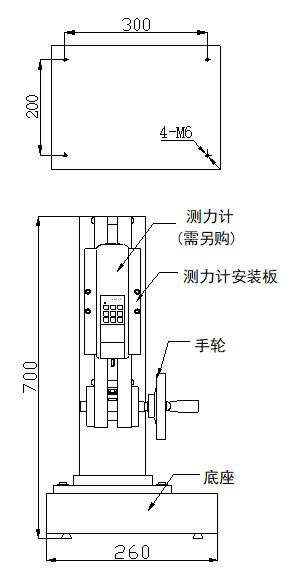

1、 仪器的机座(如下图所示):

· 机台底座大,稳定性好,适合室内桌上测试使用。

· 螺杆传动,测头位移精确,侧面手轮加载,操作简单稳定。

· 底座标准配置的移动平台,可实现左右、前后移动,方便准确装夹。

· 可将本机台安装于桌(台)上使用,使机架更加 稳固。

· 长×宽×高:260mm×360mm×700mm。

· 行程:180mm。

· 额定负荷:500N。

2、 仪器的推拉力计:标准配置为指针式推拉力计NK—300

(也可配置数显式推拉力计HF—300,价格不同)

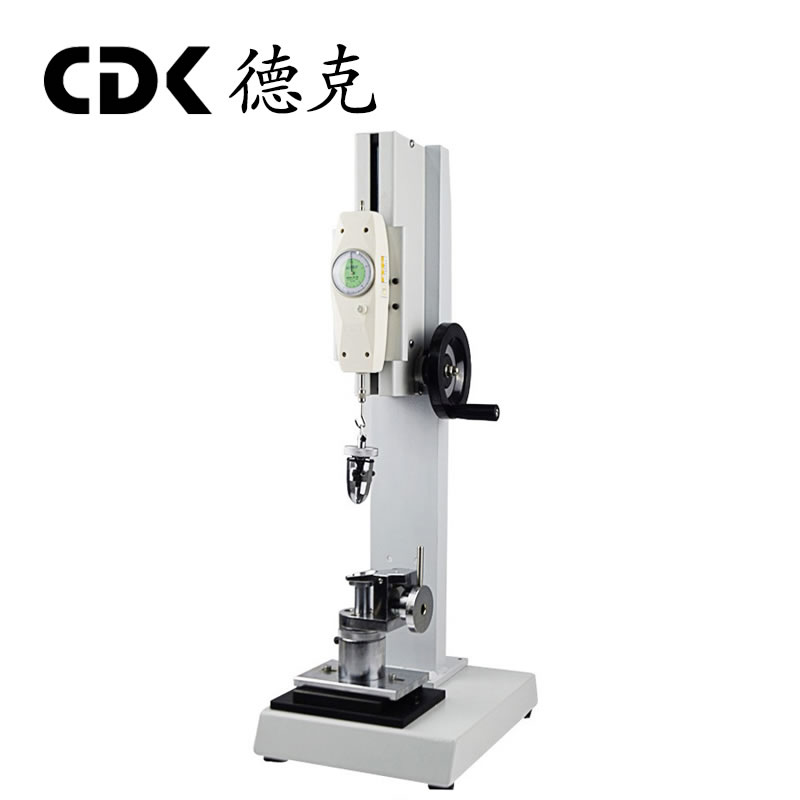

    ⑴  指针式推拉力计

A、 型号:NK—300。

B、 最大负荷:300N(30Kg)。

C、 推拉杆行程:10mm。

D、 工作温度:20℃±10℃。

E、 运输温度:-27℃~+70℃。

F、 相对湿度:15%~80%RH。

G、 工作环境:周围无震源及腐蚀性介质。

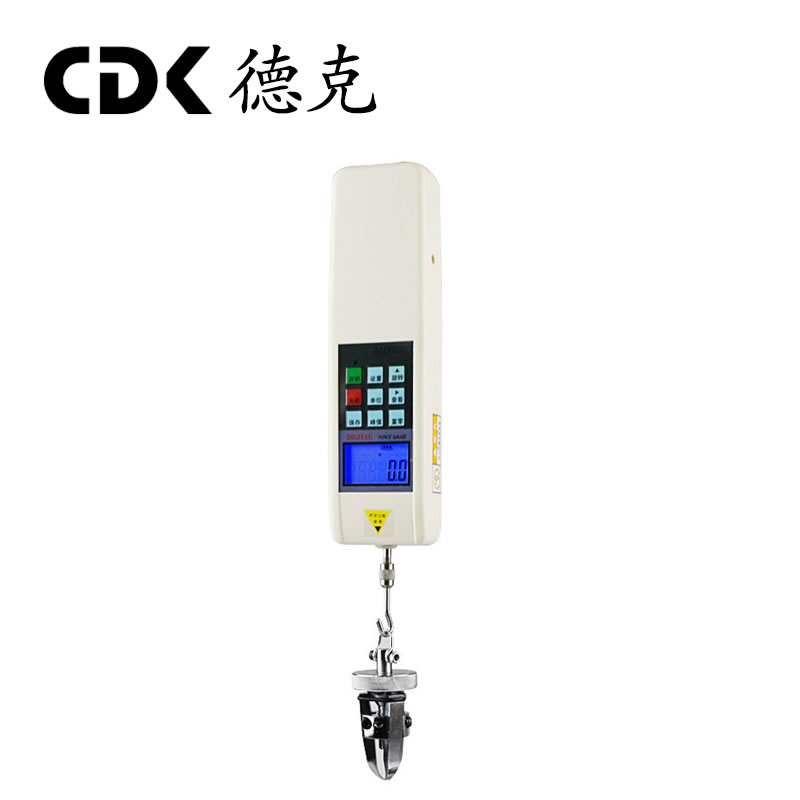

    ⑵  数显式推拉力计

H、 型号:HF—300。

I、 最大负荷:300N(Kg、N和ib三种单位可自动转换)。

J、 分辨率:0.01N。

K、 精度:±0.5%。

L、 输出接口:RS 232   九孔插座。

M、 电源:充电电源:220V/AC;电池连续工作时间:6~8小时。

N、 稳定性:温漂:0.2uV/℃(0~60℃);零漂:≤ 0.1%/8小时/FS。

O、 标定范围:满量程标定。

P、 环境温度:0~+60℃。

Q、 环境湿度:≤ 80%。

R、 允许过载:150%。

S、 供电方式:5 号镍氰电池组 /220V AC 充电 4~6 小时。

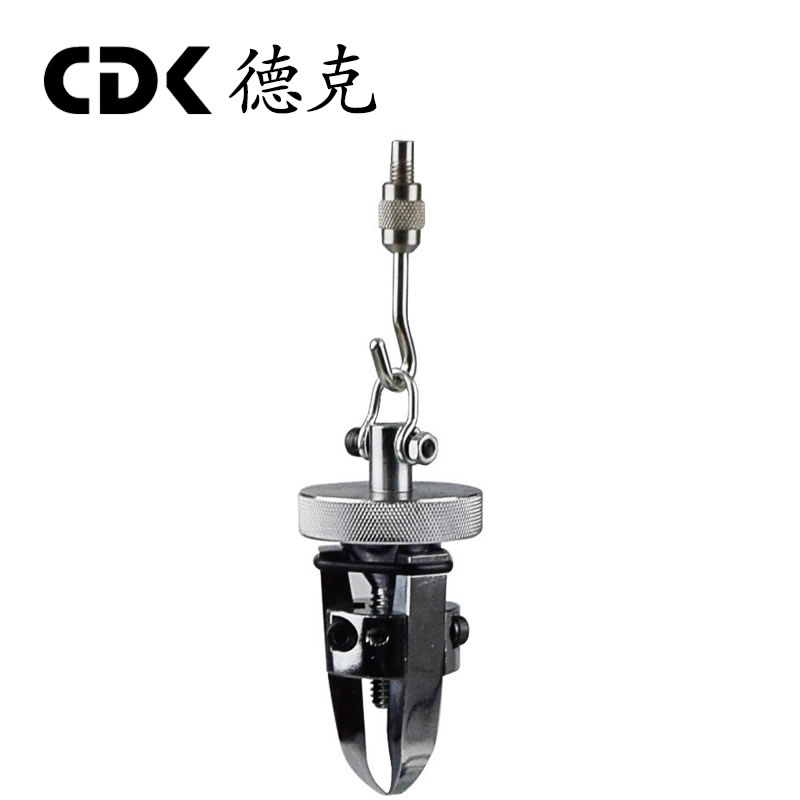

3、 仪器的上夹具:

A、 · 型号:DJJ-013。

· 适用范围:主要应用于钮扣、玩具等拉力测试。

· 最大负荷:500N。

B、 ·型号:DJJ-014。

· 适用范围:主要应用于钮扣、玩具等拉力测试。

· 最大负荷:500N。

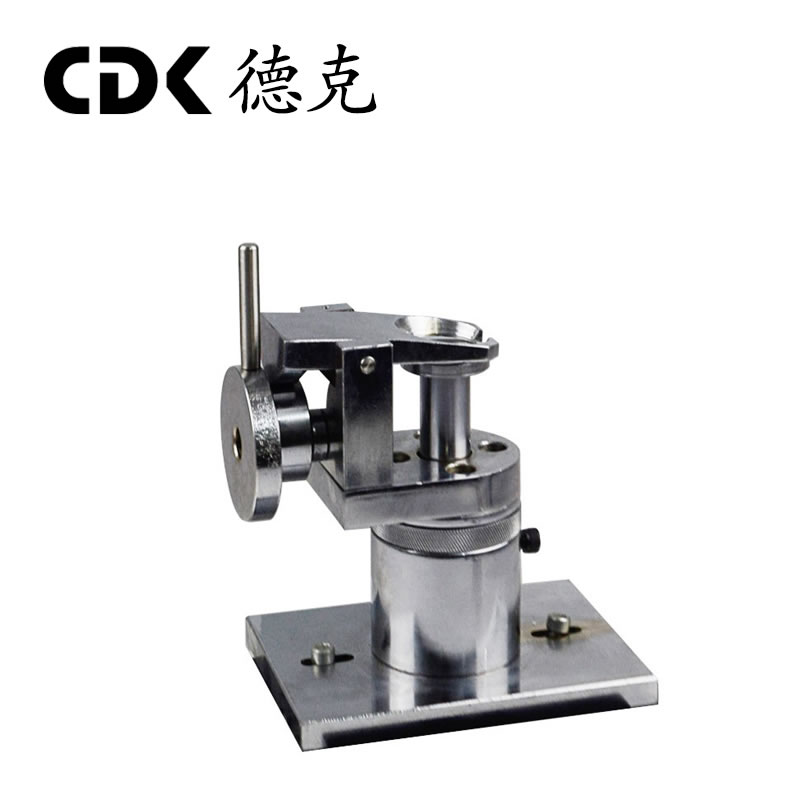

4、 仪器的底座夹具:

· 型号:DJJ-015。

· 适用范围:主要应用于钮扣、玩具等拉力测试。

· 最大负荷:500N。

五、仪器的安装方法:

1、机座的安装方法:

   本仪器可安装在桌子上,使仪器更加稳固。安装时请保证工作台面水平,使测试得到准确的数值。安装时请参照(长×宽:300mm×200mm)安装。

2、推拉力计的安装方法:

A、用M4扳手将测力计安装板上4个M 4×15的内六角圆柱头螺钉松开,卸下测力计安装板;

B、安装HF系列(数显式推拉力计)的推拉力计时,用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40 的孔旋入测力计4个M4的螺纹孔内,将测力计安 装到测力计安装板上;或用十字螺丝刀将附件 袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内,将测力计安装到测力计安装板上。 安装板上145×30的孔旋入测力计4个M3的螺纹孔;

C、 安装NK系列(指针式推拉力计)的推拉力计时,用十字螺丝刀把推拉力计后盖上的4枚 M×10的螺钉卸下,将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔, 旋入测力计后盖上的4个M3螺纹 孔(卸下M3×10的螺钉的螺纹孔);

D、 安装好推拉力计表后,用M4内六角扳手将测力计安装板重新安装到机架上面。

3、上夹具的安装方法:

将上夹具用附件中具有内螺纹连接钩,安装于推拉力计的测试杆上。

4、 底座夹具的安装方法:

用附件中的2颗M6螺钉与M6内六角板手,将底座夹具与机座接连牢固即可。

六、一般测试操作过程:

1、将附有按钮固定件的布料放入底座夹具上(放在带有凹形的压块下),保持钮扣面向上,推动推杆把手以夹稳布片(并确保面料已被压住)。

2、逆时针方向旋转上夹具,使其抓口张开。

3、若用HF系列(数显式推拉力计)的推拉力计时,打开电源,待液晶显示屏显示为零后即可。

4、安装NK系列(指针式推拉力计)的推拉力计时,按一下切换按钮,使指回到零位即可。

5、摇转机身的手轮,使其上夹具向下运动,并能够抓住钮扣。

6、摇转机身的手轮,使其向上运动。

七、日常保养与维护:

1、请勿超载使用,本仪器额定负荷为300N。

2、注意日常的保养工作,保持仪器各部件清洁。

3、在使用过程中仪器运行滞涩不灵活时,请向机台两侧轴承座上的加油孔内添加少许机油润滑。机台出现故障时请及时联系厂家或销售点(请勿擅自拆卸、修理)。
