DEV电动双柱测试台

型号
DEV-5000 DEV-10000 DEV-20000 DEV-30000
现在联系

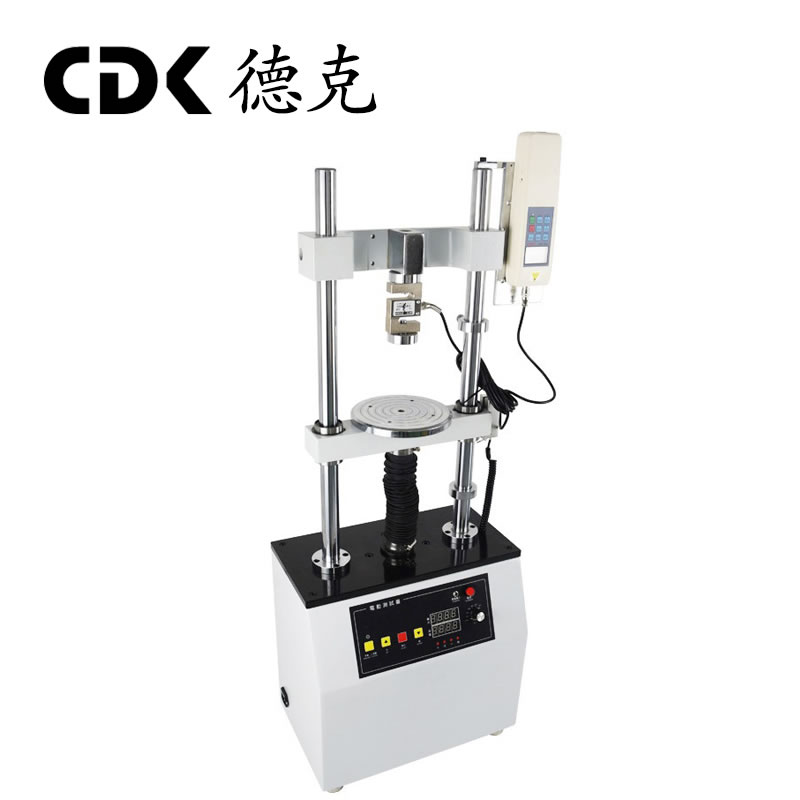

DEV电动双柱测试台

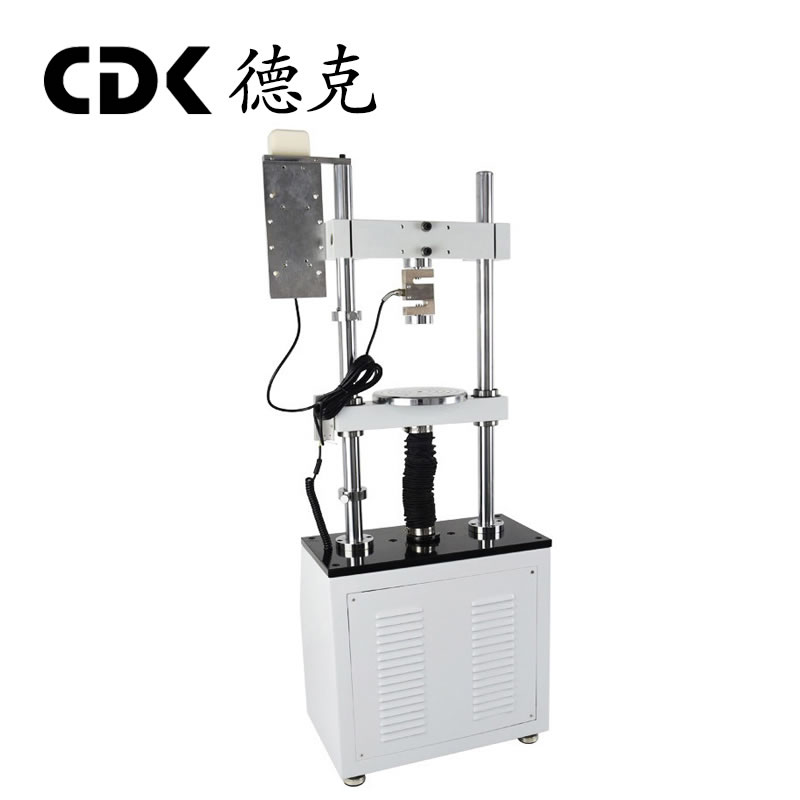

DEV电动双柱测试台

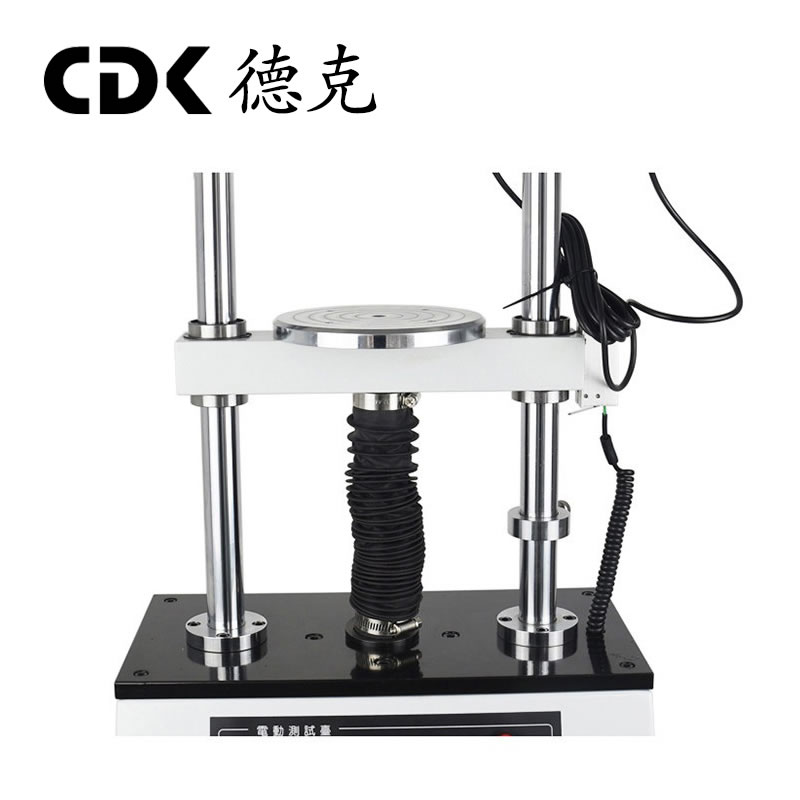

DEV电动双柱测试台
DEV电动双柱测试台
DEV电动双柱测试台
DEV电动双柱测试台

DEV电动立式机台使用说明书

一、功 能:

DEV电动立式机台是专为HF系列和NK系列推拉力计配套用的推拉负荷试验台。本产品采用双立杆结构,具有稳定性好,适用范围广,使用方便等优点,并具有无级调速,手动(点动)、自动控制切换功能。适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。



二、特 点:

1、电动加载,无级调速,齿轮传动;

2、结构紧凑,传动平稳;

3、操作简单,并可结合各种夹具使用。



三、规格参数:

型号 DEV-5000 DEV-5000(加高型) DEV-10000 DEV-20000 DEV-30000
最大负载 5000N 10000N 20000N 30000N
有效行程 220mm(可定做220mm-1000mm)
测试速度 15-240mm/min
工作电压 AC220V
外形尺寸mm 400x250x1050 400x250x1300 430x250x1160
净重 56kg 60kg 约65kg

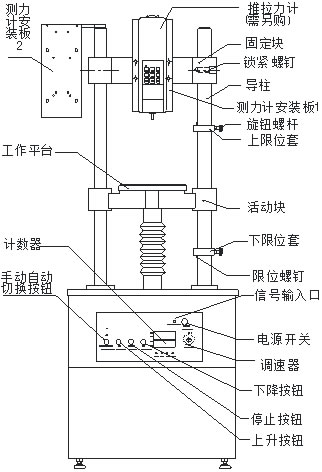

四、结构示意图:

五、测力计安装方法:

1、传感器内置式:将4-M6螺丝穿入固定块4-φ6.2孔中,在螺纹方向各套入1个垫圈,并与测力计安装板1上4-M6螺纹旋紧,测力计安装板1上,测力计安装孔分为两组,分别为30x145、40x90。用户可根据自己的需要确定;

2、传感器外置式:先将计安装板1卸下,再将2-M8螺丝穿入固定块2-φ8.5孔中,使外置传感器连接块与固定块连接牢固,将M12螺母穿入连接杆通孔内并与传感器连接牢固即可,控制系统可安装在测力计安装板2上。



六、测力计高度调整:

EEV测试台固定块两侧各有一颗锁紧镙钉,首先将锁紧镙钉松开,后将固定块向上或向下移动到所需要的高度后,再将锁紧螺钉锁紧即可。



七、行程调整:

导柱上有两颗行程限位螺钉(注:限位螺钉禁止拆卸),限位套只允许在行程范围内行动,根据用户测量所需调节限位套位置,来达到使用目的。

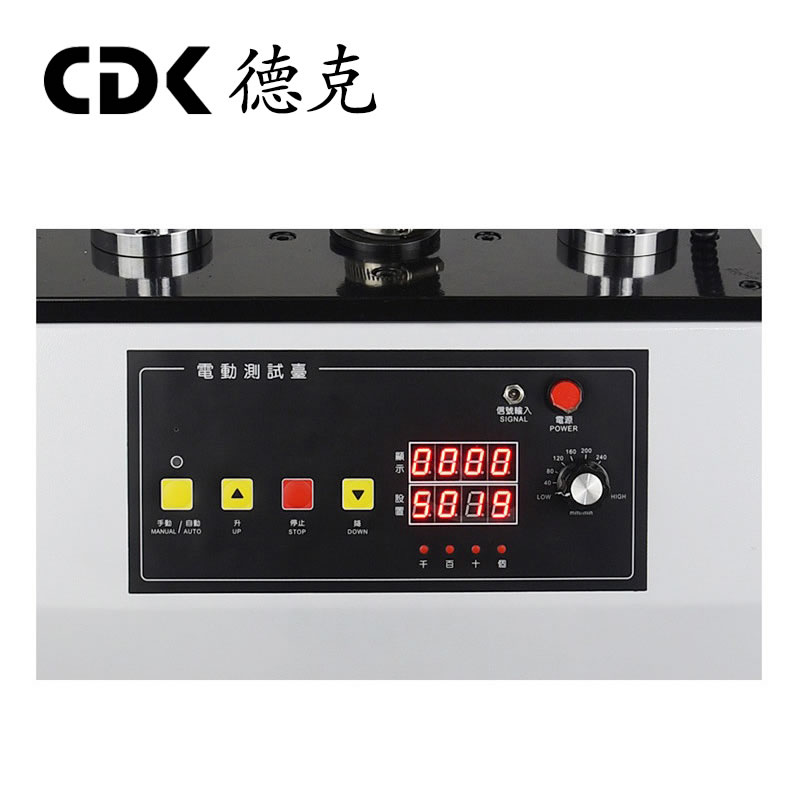

八、控制面板使用方法:

1、电源开关:当按下按钮时,接通电源,再次按下,电源断开;

2、调速器:控制活动块的移动速度在调节范围0~240mm/min内,用户可根据各自的要求,选择适当的移动速度;

3、升(UP)键:使工作平台向上运动;

4、停止(STOP)键:使工作平台停止运动;

5、降(DOWN)键:使工作平台向下运动;

6、手动/自动切换键:A、当按键切换到手动时,如要使工作平台运动,则需按住升(UP)键或按住降(DOWN)键不放,当松开升(UP)键或降(DOWN)键则运动停止;B、当按键切换到自动时,如要使工作平台运动,则直接按下升(UP)或降(DOWN)键即可连续做往返运动,按停止(STOP)键则为动动停止;

7、计数器使用方法:计数器上有两行数字显示屏,上方为记录试验次数(也就是实时测量次数),下方为预置按钮,共4个,从左至右分别为个、十、百、千,表示预设置可设在0~9999的范围内(预设置是任意设置)。如:用户对某一产品进行连续测试,测试次数为9999, 需分别在4个按钮上调节,调至显示为9999,再按手动/自动按钮,即可进行测试9999次,运行9999次后自动停止,如需再次测试,按停止按钮即可。



九、注意事项:

设备供电电源必须有地线(接地电阻必须≤4欧姆)。



十、保修:

在检测时,微动开关在10万次以内保修,超出使用次数,以上配件收取成本费.
