DWJ带角度数显扭矩扳手

DWE带角度扭矩扳手使用说明书

1、 系统概述

1.1主要用途及适用范围

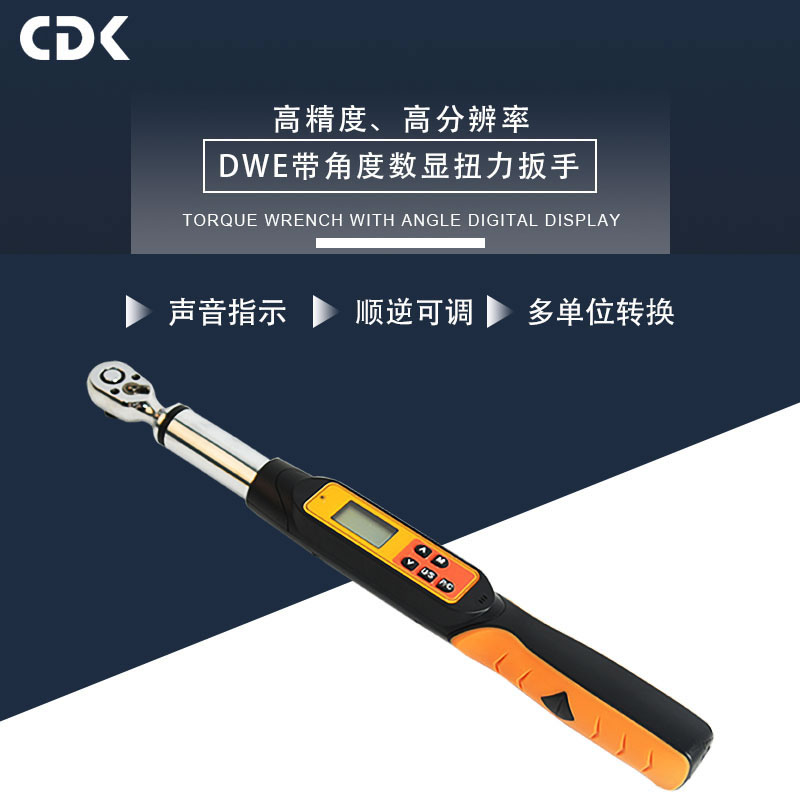

DWE带角度数显扭矩扳手是一款新型的数显扳手。可以直接并准确的读出扭矩-角度值，使用简单，易于操作。适用于汽车行业、机械行业等的螺栓紧固及控制。

1.2功能特点

1.2.1 可直接读出扭矩-角度值；

1.2.2 ±1°（转动90°速度在30°/sec）；

1.2.3 ±1%；

1.2.4 可顺时针和逆时针测量；

1.2.5 蜂鸣器、LED和振动器提示目标值；

1.2.6 四种扭力单位：N.m、kfg.cm、ft.lbf、in.lbf等。

1.2.7 角度单位为度（°）

1.2.8 自带3.7V锂电池，通过USB可以直接对锂电池充电；

1.2.9 自带usb接口，可上传保存数据。

1.2.10 测量模式：实时模式、峰值模式和预置模式三种测量模式。

1.2.11 自动背光功能；

1.3 规格参数

二、产品组件

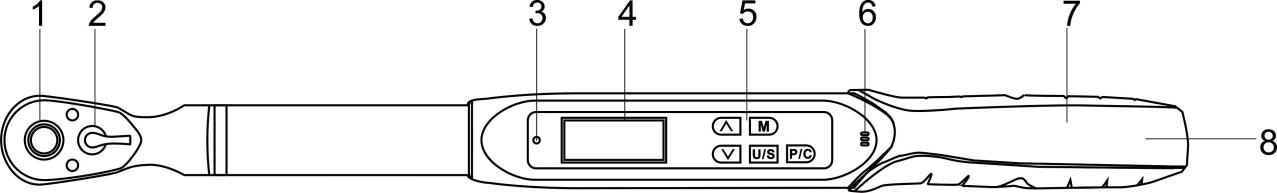

2.1产品结构

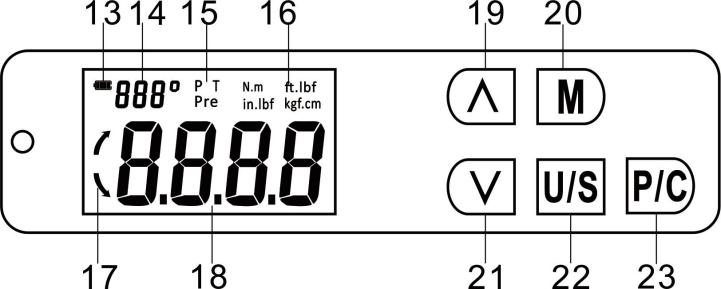

2.2液晶显示图

1、 双向棘轮头                        2、转向拨片

3、LED指示灯                         4、LCD屏幕

%1、 按键                              6、蜂鸣器

7、电池盒                            8、电池盖

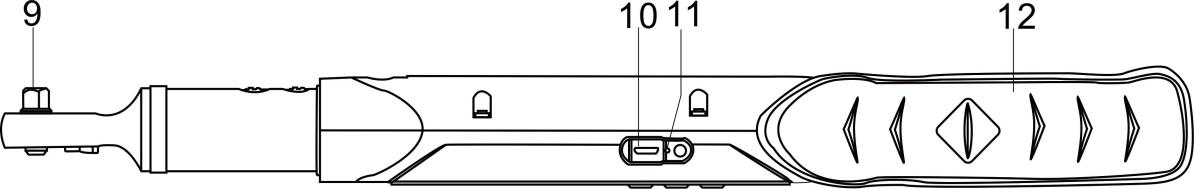

9、棘轮扭力方头                     10、USB/充电接口

11、充电指示灯                       12、握把

13、电池电量显示                     14、角度值显示

15、工作模式                         16、单位显示

17、扭力方向                         18、扭力值显示

19、向上/预置值解锁按键              20、存储/查看按键

21、向下/工作模式切换按键            22、单位切换/菜单按键

23、电源/置零按键

三、工作模式说明

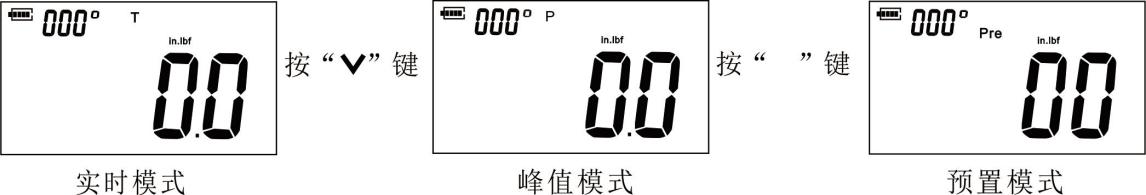

3.1 工作模式切换

3.2 实时模式操作

实时测量模式跟随施加扭矩值和旋转角度值（旋转角度值时通过扭矩值大于0时开始计算选择角度）。当卸载扭力，扭力值到零时，角度自动清零。

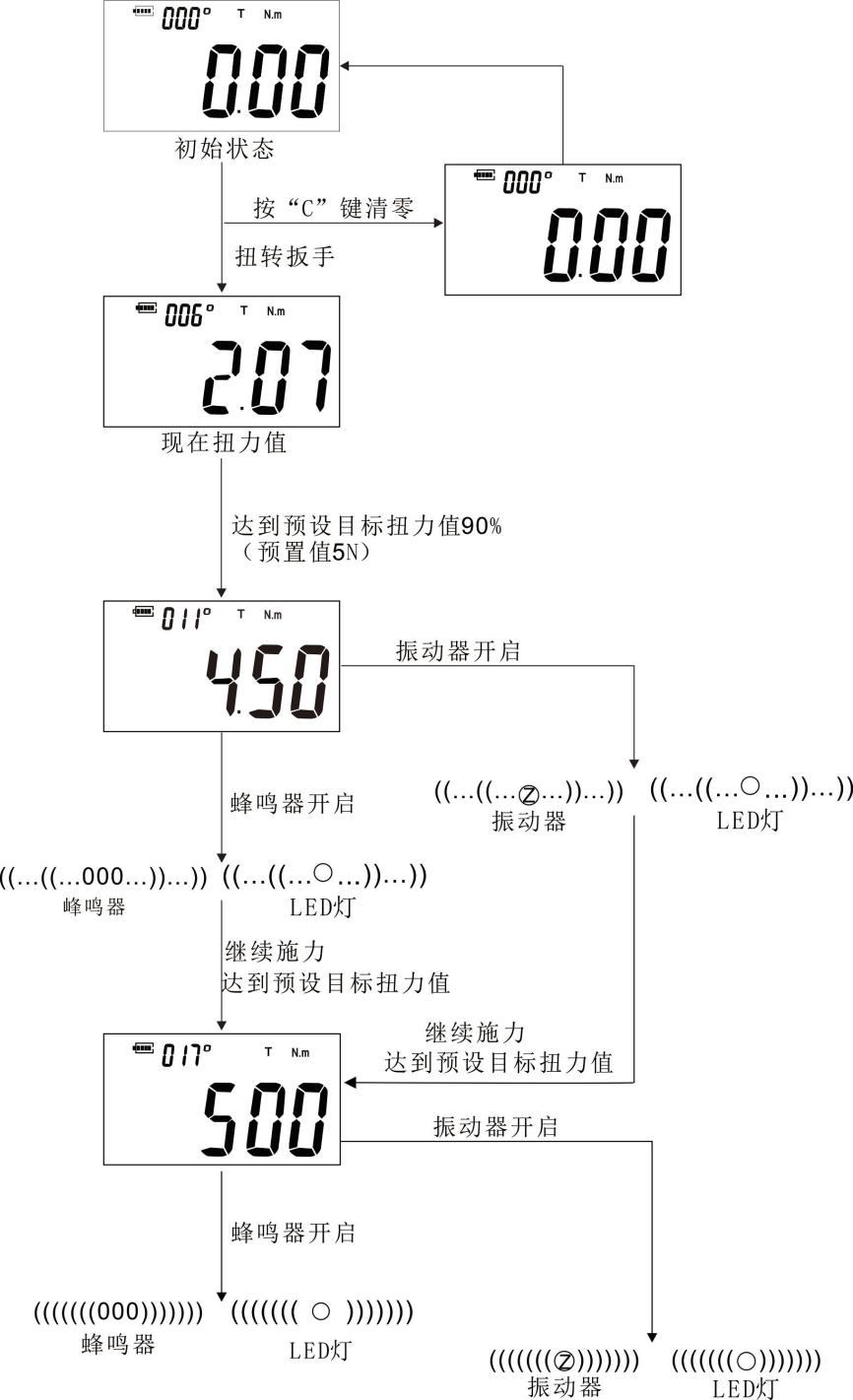

液晶屏显示为T时，为实时模式，如果不显示T，请按“”键进行模式切换。操作步骤如下图所示：

NOTE1:实时模式下，扭力值大于0时，就会显示角度值.

NOTE2:实时模式下，达到预设目标力值的90%时，蜂鸣器开启后，红灯闪烁，蜂鸣器短鸣；振动器开启后，红灯闪烁，振动器间断振动，振动频率根据扭力接近程度提高震动频率

NOTE3:实时模式下，蜂鸣器开启后，达到或大于预设目标扭力值时，红灯长亮，蜂鸣器长鸣；振动器开启后，红灯长亮，振动器连续振动。

NOTE4:蜂鸣器和振动器不能同时启用。若用户开启蜂鸣器后，振动器自动关闭；若开启振动器，则蜂鸣器自动关闭。

3.3 峰值模式

在峰值测量模式下，当施加扭力时，扳手将锁住最大施加扭力和最大角度，并将其显示在液晶屏上。当卸载扭力时，峰值扭力和峰值角度将被锁定，当再次加载时LCD液晶屏将不更新已锁定峰值。当开启自动保存功能时，扳手会自动保存力值和角度，并自动清零，需进行下次测量时，直接加载扭力。当未开启自动保存功能时可通过按“M”键保存或通过按“P/C”键清零。

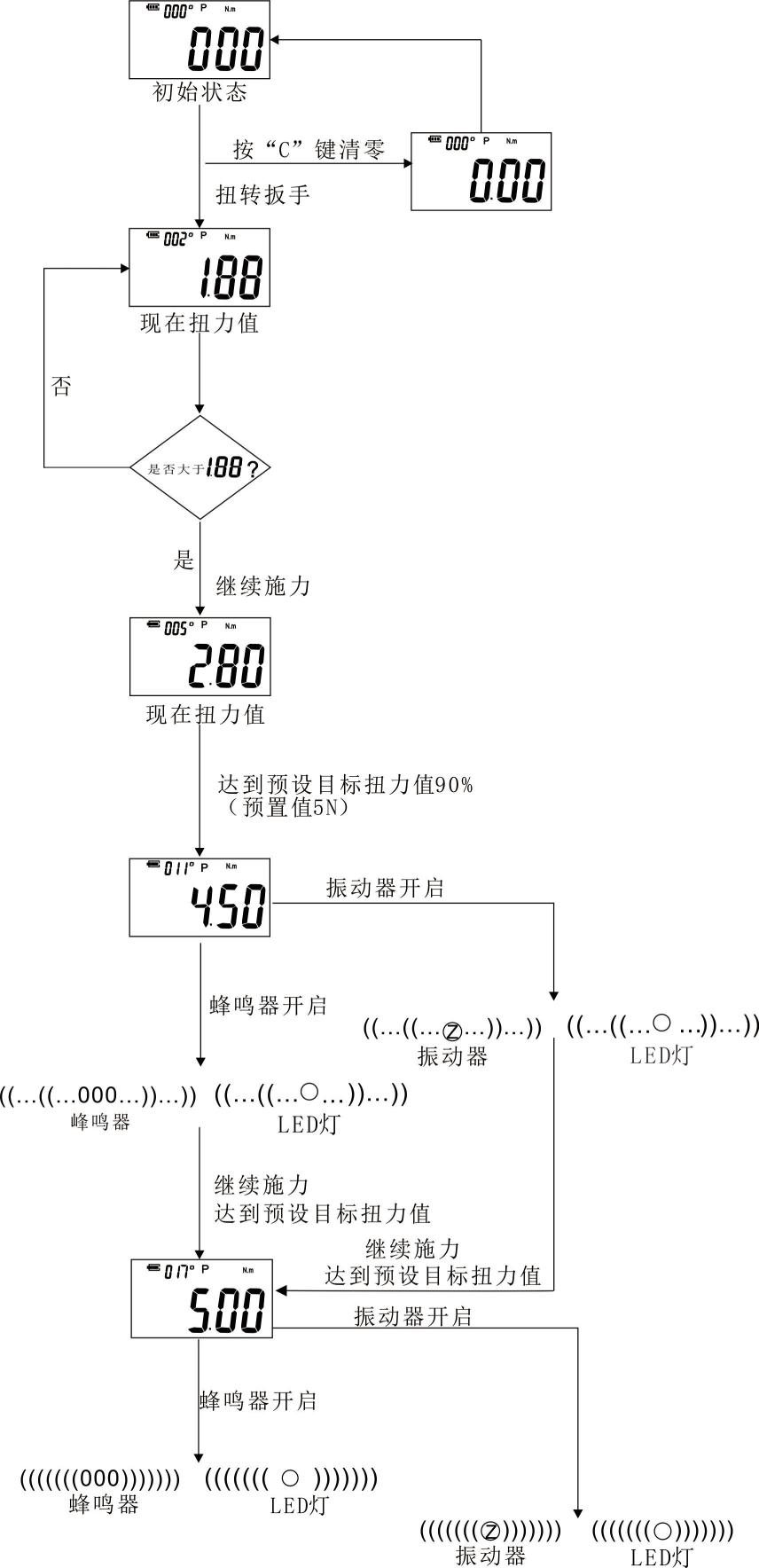

液晶屏显示P为峰值模式，如果不显示P，请按“”键进行切换。峰值模式操作步骤如下图所示：

NOTE1:峰值模式下，首次测量时当扭力值大于0时，扳手显示角度与扭力值；但是当继续施力时（不清零且不保存数值的情况下），本次测量扭力值大于首次测量力值时角度值才会跟随扭力值变动。

NOTE2:峰值模式下，达到预设目标扭力值的90%时，蜂鸣器开启后，红灯闪烁，蜂鸣器短鸣；振动器开启后，红灯闪烁，振动器间续振动。

NOTE3:实时模式下，蜂鸣器开启后，达到预设目标扭力值时，红灯长亮，蜂鸣器长鸣；振动器开启后，红灯长亮，振动器连续振动。

NOTE4:蜂鸣器和振动器不能同时启用。若用户开启蜂鸣器后，振动器自动关闭；若开启振动器，则蜂鸣器自动关闭。

3.4 预置模式

预置模式是采用扭力值达到目标值后，继续给要锁紧螺丝一定的角度而设计的。当施加的扭力值大于等于目标扭力值时，扳手开始计算角度值。当卸载扭力时，扭力值和角度值自动锁死。

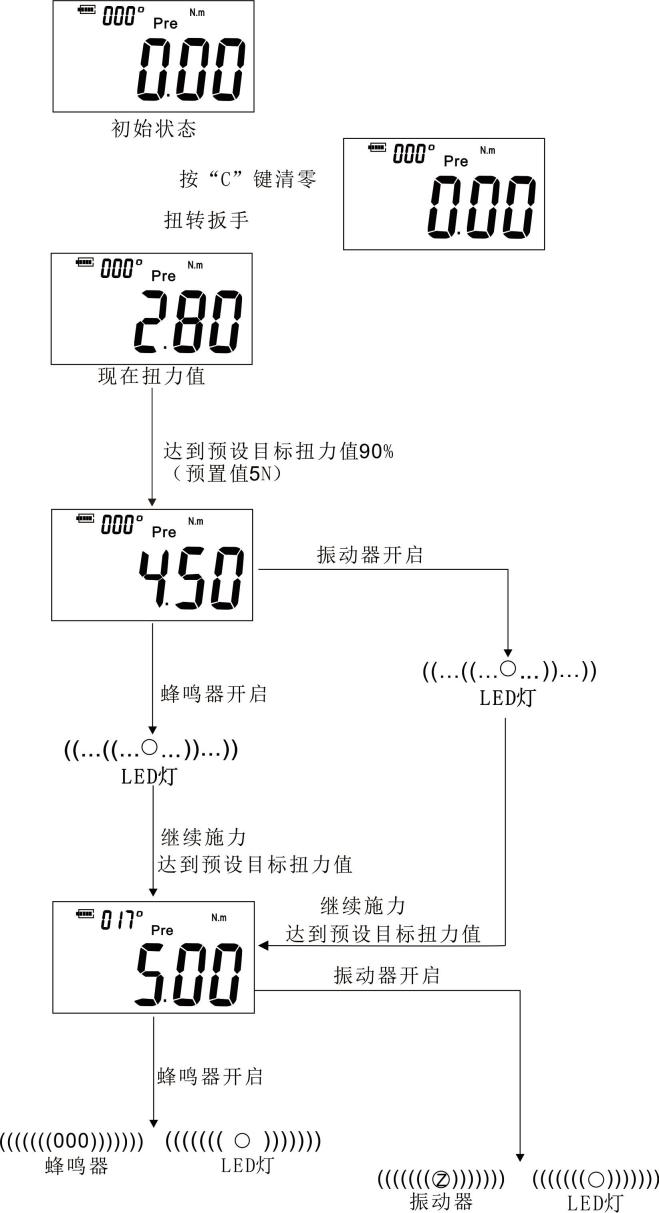

液晶屏显示Pre为预置模式，如果不显示Pre，请按“”键进行切换。预置模式操作步骤如下图所示：

NOTE1:预置模式下，达到预设目标扭力值时，扳手才会显示角度。

NOTE2:预置模式下，达到预设目标扭力值的90%时，红灯闪烁。

NOTE3:预置模式下，蜂鸣器开启后，达到预设目标扭力值时，红灯长亮，蜂鸣器短鸣;振动器开启后，红灯长亮，振动器间续振动。

NOTE4:蜂鸣器和振动器不能同时启用。若用户开启蜂鸣器后，振动器自动关闭；若开启振动器，则蜂鸣器自动关闭。

四、使用方法

4.1 开机

短按“P/C”键开机，开始后如果电量显示不足，则自动关机，充电后方可正常使用。

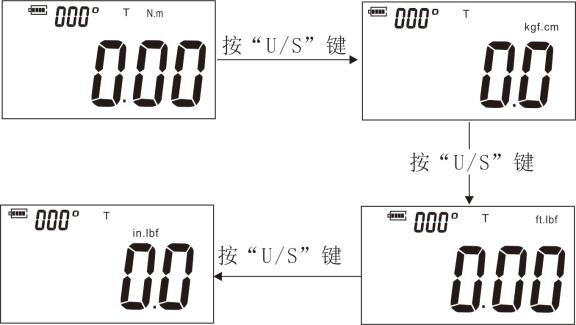

4.2 单位切换

4.3设置预置值

先按“P/C”键开机，按“”键，判断按键锁是否已开启。如果按键锁已开启，可通过系统设置中的“按键锁”来关闭按键锁功能(详见下文“系统设置”)。若按键锁未开启，会显示字母“”，然后可以按“”键，增加目标值，或者按“”键，减小目标值。设置完成后，按“U/S”键保存退出。

4.4 清零

①当扳手力值为0时，按“P/C”键，会显示“”，此时表示为角度校准清零。在角度清零时，请将扳手放置在平面上静止，直到角度清零完成。

②当扳手有力值显示时，按“P/C”键直接将力值清零，角度不清零。

4.5 数据保存和查看

4.5.1 数据保存

①在测量界面短按“M”键，显示“”时，表示保存成功。当力值为零时，无法保存，会提示“”。

②自动保存：在峰值模式和预置模式下，在系统设置中设置自动保存时间不为0时，扳手会自动保存扭力值。当自动保存时间为0时，则扳手不会自动保存扭力值，用户需手动按“M”键保存扭力值。

4.5.2查看保存数据

按“P/C”键开机或在开机测量界面下，长按“M”键，可查看保存的数据，在数据查看界面可以通过，“”或“”键，查看保存记录，当查看完毕，按“U/S”键退出。

4.6删除存储数据

①在测量界面，长按“M”键，进入数据查看界面后，短按“P/C”键，显示“”,或“”,当显示“”，然后按“U/S”键，显示“”,即表示数据全部删除（本仪器无法逐条删除数据）。

②在测量界面，长按“M”键，进入数据查看界面后，按“P/C”键，显示“”，继续按“P/C”键，切换显示“”,再按“U/S”键，直接回到测量界面,表示数据不删除。

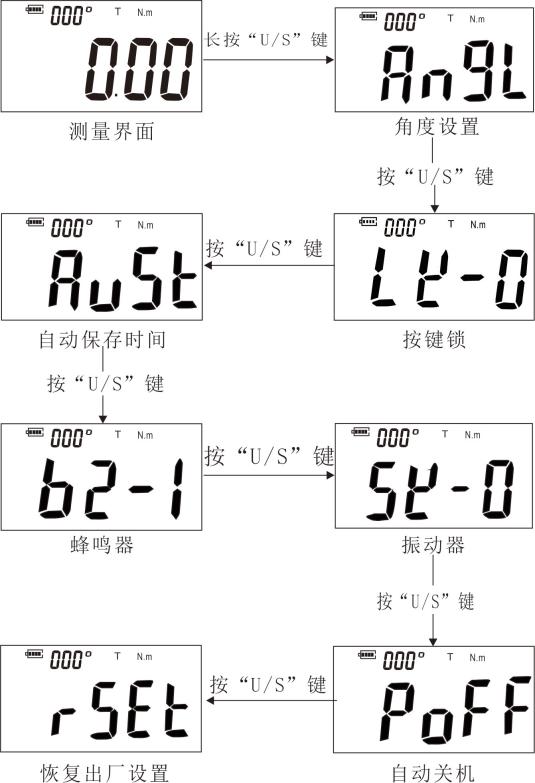

4.7 系统设置

4.7.1 角度设置：可设置范围为0~999，用户可通过按“”键和“”键设置自己所需的数值。当角度显示999时，在往上加会循环变为0，同样当角度显示0是，按“”键往下减时，角度会跳到999。

4.7.2 按键锁：针对预设目标扭力值。用户可通过按“”键和“”键来设置按键锁开启或者关闭，“1”为开启，“0”为关闭。

4.7.3 自动保存时间：可设置范围为0~5（秒），0表示关闭自动保存功能。用户可通过按“”键和“”键来设置自动保存时间。

4.7.4 蜂鸣器：设置蜂鸣器开启或者关闭。1为开启，0为关闭。用户可通过按“”键和“”键来设置蜂鸣器开启或者关闭。

4.7.5 振动器：设置振动器的开启或者关闭。1为开启，0为关闭。用户可通过按“”键和“”键来设置振动器开启或者关闭。

4.7.6 自动关机：自动关机时间设置，可设置范围为0~30（分钟）。0为关闭自动关机功能，用户可通过按“”键和“”键设置自己所需的自动关机时间。

4.7.7 恢复出厂设置：用户通过此功能可使仪器恢复出厂设置。通过按“”键和“”键来选择“”（恢复出厂设置）或者“”（不恢复出厂设置）。若选择恢复出厂设置，选择“”后迅速短按“U/S”键，液晶屏随后出现“”（已恢复出厂设置），并且系统自动返回到测量界面。若选择不恢复出厂设置，选择“”即可。

五、通信与上传数据

本扳手采用USB通信模式，可以将保存的数据上传到PC中，也可以将实时测量数据上传到PC中。

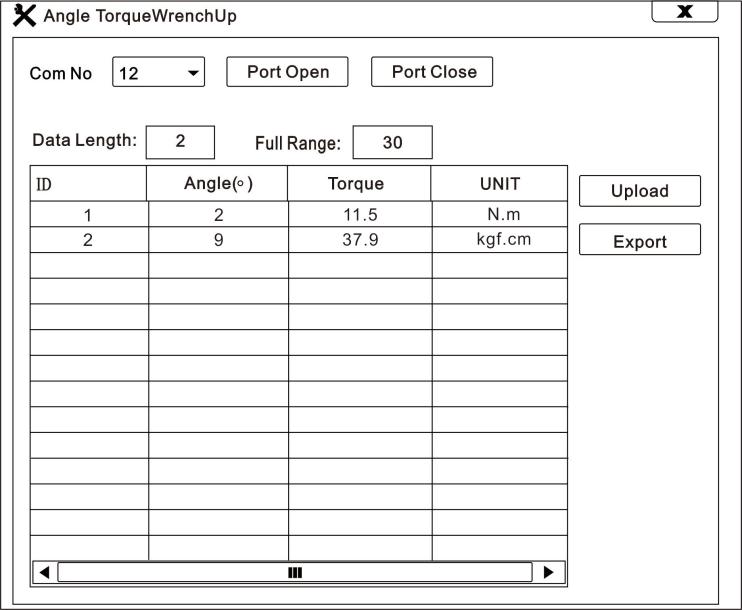

使用制造商提供的光盘，在电脑上安装好通讯软件，然后在数显扳手开机状态下用数据线连接数显扳手和电脑，双击软件图标，打开软件，先选择“Com No（端口号）”，再点击“Part Open”，然后点击“Upload”，这时表格上会出现本仪器内的存储数据，表示上位机已连接成功，已达到读取存储数据的目的。如下图所示：

通信设置：波特率4800，8位数据位，无奇偶校验，1个停止位。

通信格式：

3字节数据头 + 1字节功能码 + 2字节数据长度 + N字节数据长度 +1字节校验和

数据头: 0xEB 0x00 0x55

七、提示信息

八、保养与储存

8.1 注意:

    为了维持良好精度，建议大约每一年需重新校正一次。

8.2 过扭力可能会造成损坏或精度损失（超过最大扭力范围105%）。

8.3 请勿将扳手剧烈摇晃或将扳手摔落地上。

8.4 不要把扳手当铁锤使用。

8.5 请勿将扳手放在高温、高湿度或是太阳直射的地方。

8.6 请勿在靠近水的地方使用扳手。

8.7 如果不小心将扳手弄湿，请立刻用干毛巾擦干。海水中的盐分可能会破坏扳手。

8.8 请勿使用有机溶剂清洁扳手，如酒精或是油漆稀释剂。

8.9 请勿将扳手靠近磁性物体。

8.10 请勿将扳手放置在灰尘或是砂子很多的地方，这会导致扳手严重的破坏。

8.11 请勿重压LCD屏幕。

九、随机附件
