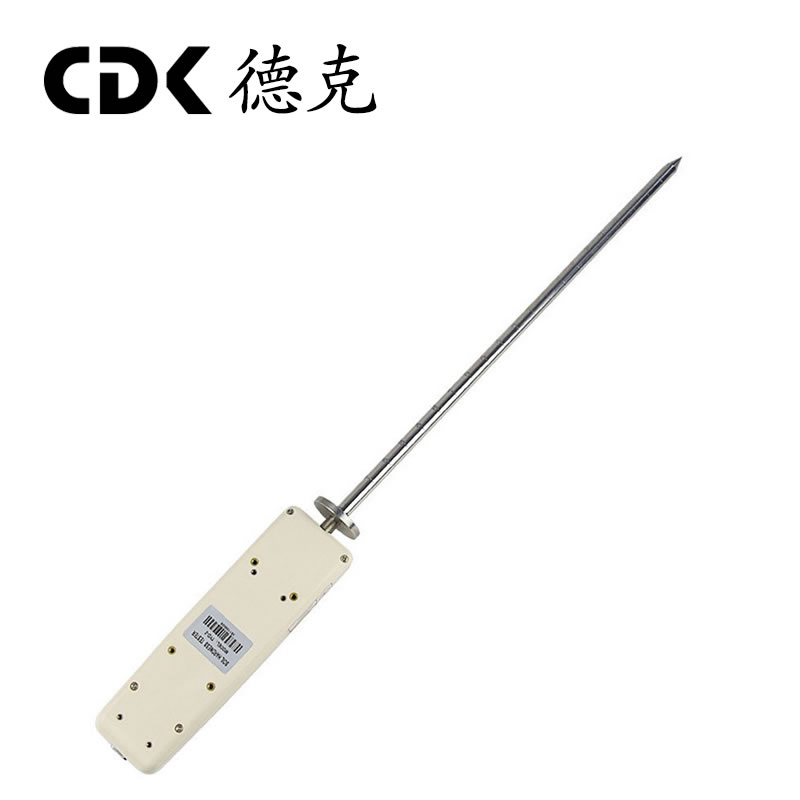

新款TYD-2数显土壤硬度计

TYD-2型土壤硬度计使用说明书

一、功能特点

1.1 具有高精度高分辨率：大屏幕液晶显示，有背光功能（背光适合夜间使用），并具有屏幕数字正、倒反转功能；

1.2 具有电池容量显示：分3格、2格、1格，电量过低时仪器自动关机；

1.3 具有重力加速度设置功能：用户可自行输入使用地的重力加速度精确值，使测试时更为精确；

1.4 具有峰值保持功能：保持峰值显示直至手动清零；

1.5 具有自动峰值功能：保持显示峰值2秒后自动解除；

1.6具有特大记忆储存功能：可储存447个测试值；

1.7 具有数据输出功能：可将数据通过数据线输入电脑做各种分析；

1.8 具有自动关机时间设置：自动关机时间设置可设定10分钟到90分钟自动关机；

1.9 具有高品质充电电源：充电电压从100V至 240V可用，可适应国内、国外绝大多数地区；

二、技术参数

2.1 型号：TYD-2；

2.2最大负荷：100Kg (Kg、N 和Lb三种单位可自由转换)；

2.3 分辨率：0.01Kg；

2.4 精度：±1%；

2.5 测量深度：0～450mm；

2.6 电源:充电电源：220V/AC；电池连续工作时间：6～8小时；

2.7 稳定性:温漂：0.2uV/℃（0-60℃）；零漂：≤ 0.1%/8小时/FS；

2.8 标定范围：满量程标定；

2.9 环境温度：0～+60℃；

2.10 环境湿度：≤ 80%；

2.11允许过载：150%；

2.12 供电方式：5号镍氰电池组 /220V AC 充电 4～6 小时。

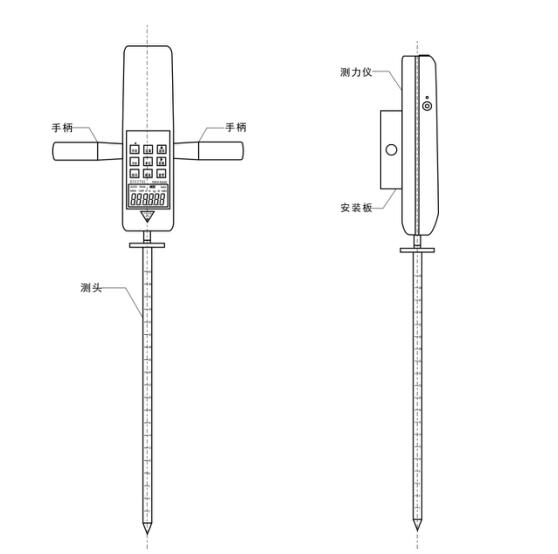

三、结构示意图

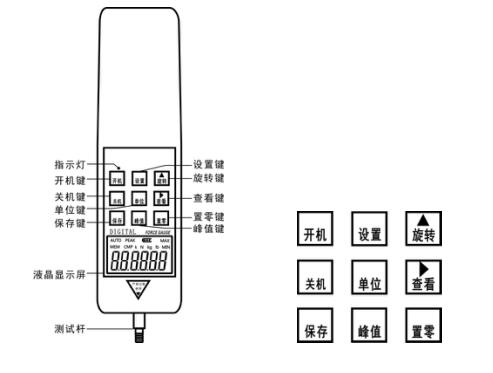

四、按键说明

4.1 “开机”键：

按此键时，电源打开，型号会显示出来。开机后，在按“置零”键清零前，屏幕上可能会有类比信号的零点漂移数值显示，只需按“置零”键清零即可。

4.2 “关机”键：

在开机状态下，按此键时，电源关闭，但储存的保存数据不会消失。在开机启动时（也就是显示型号且未显示测量界面0.0时），此时按关机键是无法响应的。

4.3 “保存”键：

在峰值测量界面状态下按此键可使屏幕上显示的测试数据被储存起来；在功能设置界面状态下按此键可保存设置的参数。当机内有测试数据被储存时，“MEM”显示。本机可储存447个数据。

4.4 “峰值”键：

每按此键一次会有“PEAK”显示、“AUTO PEAK”显示或“PEAK”消失的切换—亦即峰值保持、峰值保持自动解除、负荷实时值模式的切换。

4.5 “单位”键：

按此键可执行计测单位的切换，可循环显示N（牛顿）、kg（公斤）、lb（磅）三种单位。在测试数据显示状态下, 也可完成同一数值的单位换算。

4.6 “设置”键：

在实时测量界面按此键可进入设置项界面；在设置项界面时，按此键可进入需要的设置选项。

4.7 “旋转”键：

此键只在测试界面有效，当按下此键时，屏幕显示的测量值将翻转180度。

4.8 “查看”键：

按此键时，存储的测试数据会依次被调出来显示于屏幕上，此时“MEM”字样闪烁——首先显示保存次数，2秒后自动显示保存数据。按“置零”键可返回测量界面。

4.9 “置零”键

在测量界面按此键时，屏幕上的测试值会被归零。

※ 选用较轻的夹具或解除所加的负荷，再次清零。

※ 在查看存储数据界面，按住此键4秒钟，存储的测试数据可以全部清除（某些状态下可能无法清除，关机后重新开机再执行此功能，即可清除全部保存数据）。

五、屏幕显示说明

5.1  PEAK

   当“PEAK”显示时，表示Peak mode（峰值保持模式）,显示屏显示峰值直至手动清零；当“AUTO  PEAK”显示时，表示“auto peak”（峰值保持自动解除模式），默认显示峰值10秒后自动清零；当没有显示“PEAK”时，表示“track mode”（实时荷重值模式），屏幕上的数值随荷重的变化而变化；

5.2  MEM

   当存储数据时，“MEM”会显示；按“查看”键查看存储的数据时，“MEM”闪烁。

六、储存数据

6.1 储存数据

在峰值保持（PEAK）状态下，测试完成后，按“保存” 键数据会被储存起来，显示屏上会有“MEM”字样显示，储存的数据在关机后也可保存。用“查看”键查看储存的数据时，“MEM ”闪烁，先出现储存次数，1秒后自动出现储存的数值。按“置零”键可直接返回到测量界面。也可将数据输入电脑作分析处理。本机可储存447个数据。

6.2 存储数据清除

  按“查看”键进入储存数据界面时，按“置零”键四秒以上，全部的储存数据会被清除，

“MEM”字样消失。

本机可连接电脑，将测试数据输入电脑。 查看、打印测试次数、平均值、最大值、最小值以及判别测试结果是否符合设定要求。

七、其它功能说明：

7.1 打印功能说明：

   此功能可将存储的测试数据通过数据线输出至电脑而打印出来。

a、首先运行随机携带的CD光碟后，打开得到的文件夹后点击“数据导出程序”文件，再点击“setup.exe”文件，后点击“下一步”→ “下一步”→“完成”。

b、将此仪器用数据线与电脑连接，在仪器为开机的状态下，待液晶显示屏上显示为零时，双击桌面上的“测力计通信软件3.0.exe”快捷键，后在弹出的窗口中点击“接收”，存储的测试数据通过数据线输出至电脑。数据接收完毕，点击“打印”，在弹出窗口中点击打印，即可打印。

7.2 同步测试功能说明：

此功能可显示测试时的同步测试曲线、数据等功能。

a、首先运行随机携带的CD光碟后，将在得到文件夹内，打开后点击“同步测试软件”文件，再点击“安装.EXE”文件，后点击“下一步”→ 一直点“下一步”→“完成”。

b、具体操作步骤，请运行本公司主页中的见问题栏中下载“数显式推拉力计同步测试功能演示”，参照此演示的操作即可。

7.3 解决超载状态说明：

当开机报警、显示数据无法清零时，此时为电池电量不足或严重过载状态。

处理方法：

a、充电。

b、长按“设置”键4秒钟以上，会自动关机，关机后再按“开机”键开机，恢复出厂设置（若无法恢复时，需返厂更换传感器）。

7.4 解决死机状态说明：

   当测定仪表死机时，按测定仪表左侧的“复位”键即可。

八、测试：（参照结构示意图）

8.1 测量前的准备：

a、用四个M4的螺钉和内六角扳手将安装板与测力仪安装牢固；

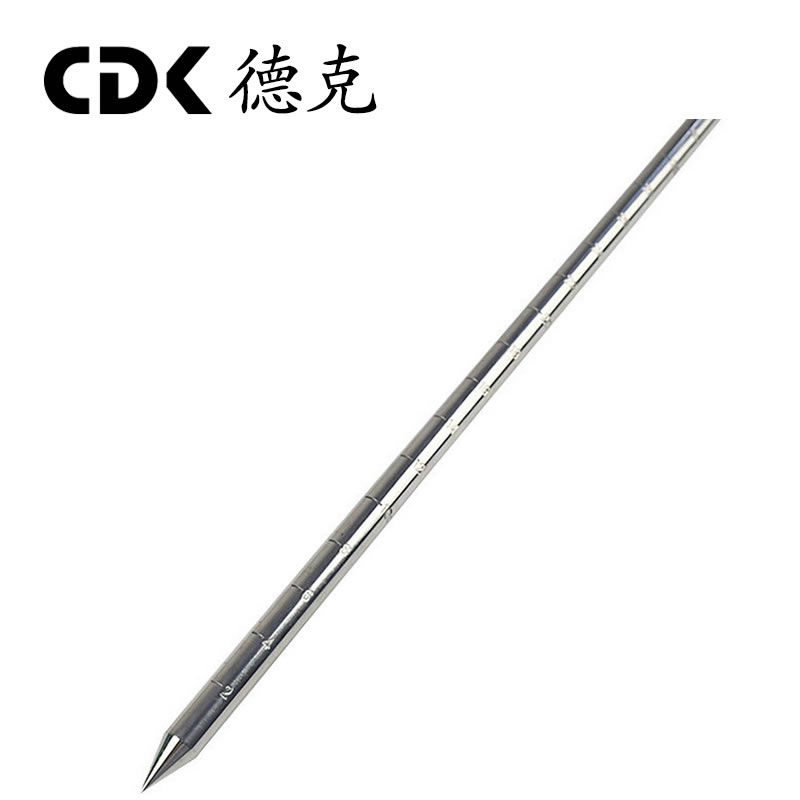

b、将测头连接到测力仪上，让其旋紧；

c、将欲测量的土壤表面整平。

8.2 测量时：

a、先按“开机”键打开仪器电源，待液晶显示屏显示稳定后，再按“峰值”键进入峰值测量模式（若显示不为零时，按“置零”键清零）；然后用双手握住仪器的手柄将本仪器尖端部分插入土壤中（在插入土壤过程中，若仪器尖端部分碰撞到如石头和树根之类的物体，请将本仪器拔出，重新换测量土壤），插入深度根据客户需求而定。

b、测量后，读取测值完毕。

九、重力加速度值设置：

本机用户可自行输入使用地的重力加速度值。按“设置”键进入设置项界面，选择（G.SET）进入，输入需要的重力加速度值后，按“保存”键保存设置后自动返回到设置项界面。

十、安装注意事项

注意事项

  如果操作错误，可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备再次阅读。

警告事项

1、 不要超出最大量程来使用本仪器。否则可能导致传感器损坏，甚至发生事故。

2、 当测试值超过量程的105％时, 蜂鸣器会连续鸣叫, 此时请快速解除所加之载荷，或降低负荷。

安全事项

1、 请使用配套的充电器充电，否则会引起电路故障，甚至引发火灾。

2、 不要使用充电器额定电压以外的电源，否则可能会引起电击或火灾。

3、 不要用湿手拔出或插入插头，否则可能导致触电。

4、 不要拉拽充电器的电源线来拔出插头，以免电线被扯断而遭电击。

5、 请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中，拧干后再清除灰尘和污垢。

注意：不要使用易挥发的化学物质来清洁本机( 如挥发剂、稀释剂、酒精等)

6、 请勿在以下环境中操作本机

（1）潮湿的环境                                       （2）多尘的环境

（3）使用油或化学品的地方                             （4）周围有震源的地方

7、请在规定的温湿度范围内使用及储存，否则可能造成仪器故障。

8、不要自行拆卸修理或改造本机，这些行为可能引起仪器永久性故障。

9、其他安全生产需注意的未尽事项。

十一、其他注意事项

土壤硬度计送修前之确认项目

特别说明：

  数显式土壤硬度计有很多规格供用户选用，用户可根据所需测试产品的力值大小，选择相应规格的仪器。科学的使用测试范围为满量程的10%～100%，计量部门建议不要使用满量程的1%以下部分。

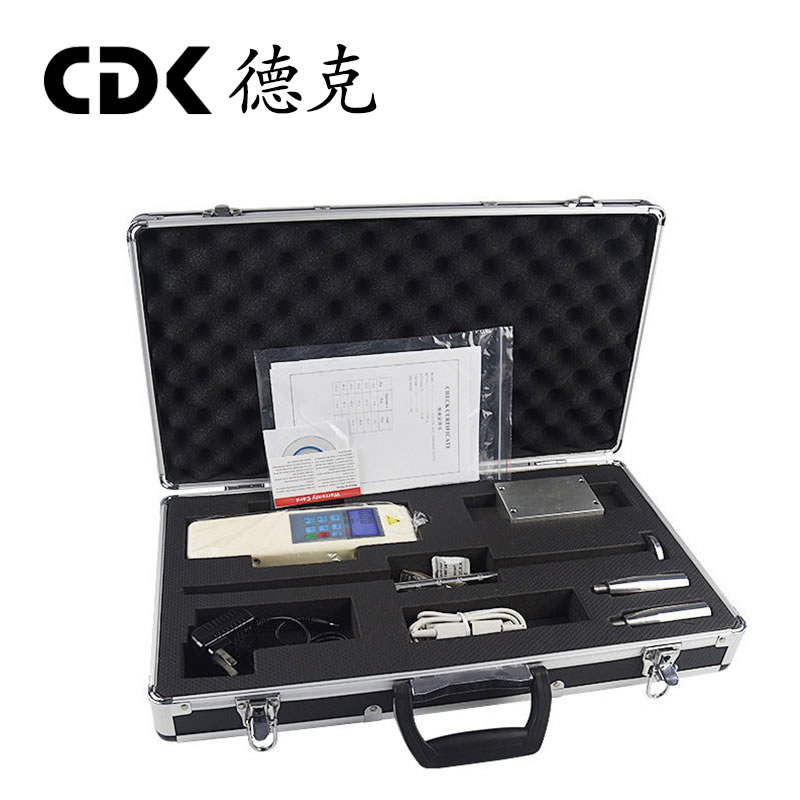

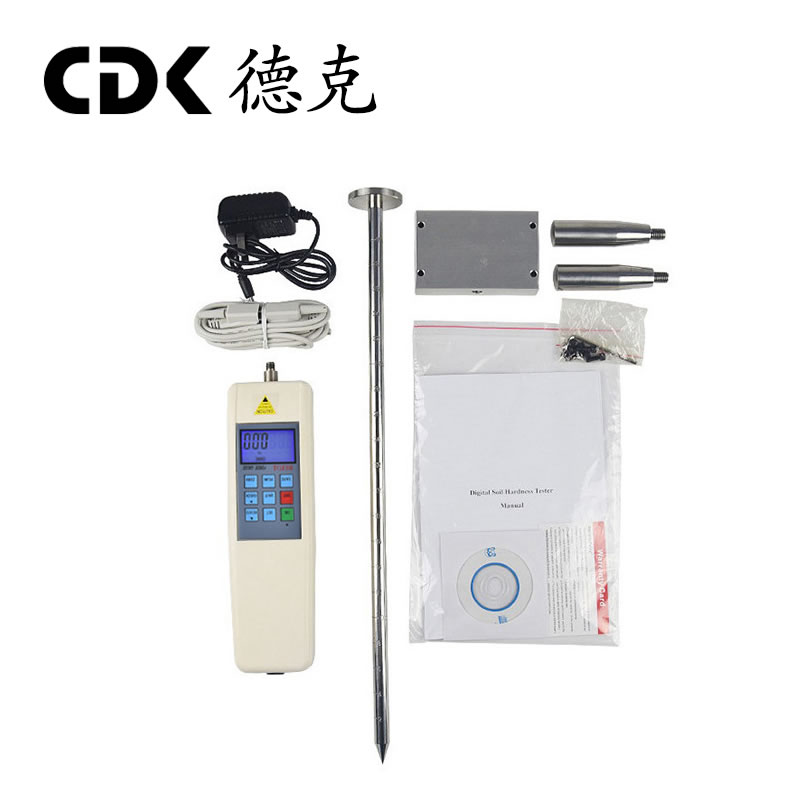

十二、装箱清单
