HV-1000~HV-1000Z显微硬度计带电脑系列

现在联系
HV-1000~HV-1000Z显微硬度计带电脑系列

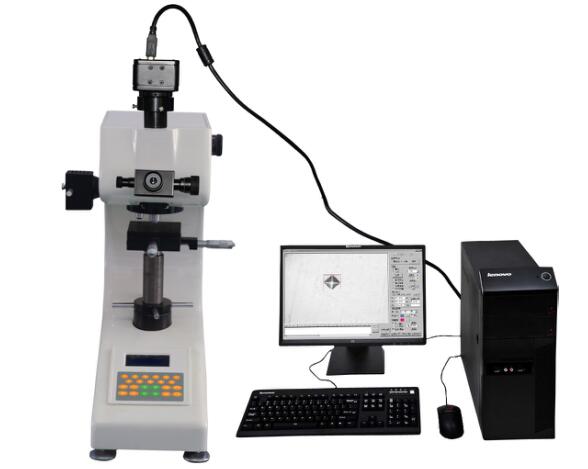

电脑自动转塔型显微硬度计

(HV-1000Z)

自动转塔型显微硬度计是光机电一体化的高新技术产品,该硬度计造型新颖,具有良好的可靠性、可操作性和重复性,是测试显微硬度的理想产品。该机采用C语言编制程序,高倍率光学测量系统和光学双通道结构,光电、光偶传感等新技术。通过按键操作,在按键上能输入测量压痕的长度、在LCD屏幕上能显示硬度值、换算标尺、试验力、试验力保持时间和测量次数等。

本机配备了显微硬度计测量系统:可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、视频线或USB接口的数码摄像头,可在显示器上直接观察测量压痕,用鼠标测量精确度高。对于设定试验条件,显示结果等均可清楚快捷地操作及显示。通过测量软件,可用计算机进行操作方便,实现单点测量可随机测量多点、统计测量数据,任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据,根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线、判断是否合格等.可测量零件长度图形保存打印。

 软件特点:

1、 万能USB控件,自配USB摄像头即可使用,支持市面上百分之九十以上USB摄像头,包括聊天摄像头,无需采集卡,笔记本也可以使用,节省成本 (也有采集卡版本,价格不一样,反应更快,更稳定,更强大);

2、 渗碳层深度分析,详细的报表;

3、 10,20,40,3种倍率可自由切换,且可分开校准互不影响;

4、 更换力值无需重新校准;

5、 14种E140标准标尺换算;

6、 可实现自动测量;

7、 放大镜功能,测量更容易;

8、 力值可自由设定,没有倍率限制,倍率软件校准,理论上可以测所有维氏包括小负荷;

9、 独家功能:一个硬度块即可完成校准,省去高价格的倍率尺,更方便,更容易,更精准。



主要功能和特点:

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;

2、 工业显示屏上可直观显示硬度值,换算硬度,试验方法,试验力,保荷时间,测量次数,试验过程直观明了;

3、 铸铝壳体一次成型,结构稳定不变形,纯白汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;

4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;

5、 HV-1000Z机型可实现:观察—测试—测量的位置切换由自动转塔完成

 主要用途和适用范围:

1、 钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织

2、 渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层

3、 玻璃,晶片,陶瓷材料

技术参数:

参数名称 参数数据
显微硬度标尺 HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
显示 保持时间(秒),硬度值
试验力(gf) 10,25,50,100,200,300,500,1000
加载控制 自动(加载/保持/卸载)
试验力保持时间(s) 5~60
试验力选择 外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数 10×,40×
光通道 双光通道(目镜及CCD摄象通道)
光学系统 1、手动测微目镜; 2、总放大倍数(μm):100×(观察), 400×(测量); 3、测量范围(μm):  200; 4、分辨率(μm):    0.25
硬度测量范围 (5-3000)HV
XY试台 尺寸(mm):100×100  行程范围(mm):25×25    最小读数(mm):0.01
试件最大高度(mm) 110
试件最大宽度(mm) 85 (从压头中心线至机壁距离)
数据输出 预留内置微型打印机接口,(RS232串行接口),可选配安装
电源电压 AC220V/50HZ
外形尺寸(mm) 490×330×515
重量(kg) 35
外型尺寸 (540×200×530)mm

标准配置

1.主机(显微维氏压头一只,10X、40X物镜各一只); 2.试台、砝码、显微镜附件箱;
3.砝码                       6只 4.砝码杆                     1个
5.十字工作台                 1个 6.薄片夹持台                 1个
7.平口夹持台                 1个 8.细丝夹持台                 1个
9.水平仪                     1个 10.螺丝批                     2把
11.水平调节螺钉               4只 12.外接电源线                 1根
13.10×数字式测微目镜          1只 14.显微维氏硬度块    2块(HV1、HV0.2各一块)
15.保险丝(1 A)              2个 16.产品合格证                 1份
17.产品使用说明书             1份 18.防尘罩                     1只

备注:可选配侧摇升降系统,使升降系统更加稳定精准。
