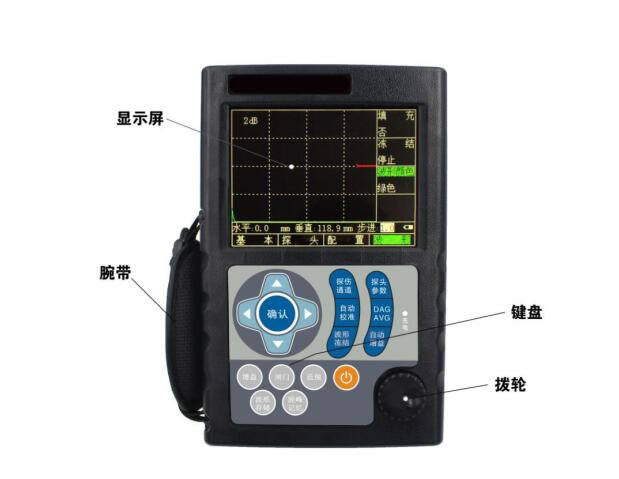

数字式超声波探伤仪

型号
DUT800
现在联系
数字式超声波探伤仪
数字式超声波探伤仪
数字式超声波探伤仪
数字式超声波探伤仪
数字式超声波探伤仪
数字式超声波探伤仪

1.1 功能特点

 测量显示方式:A 型显示方式;

具有线性抑制功能,最大抑制为屏高的 80%;

可以在单晶探头,双晶探头、两种探伤工作方式之间任意切换;

具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度,并可以设置进波报警;

具有 500 个独立探伤通道,每个通道单独设置一组探伤参数、DAC 曲线。

具有角度和 K 值两种显示方式;

DAC 曲线自动生成,最多可记录 10 个点,四条附加可调偏置曲线;

AVG 曲线自动生成,可定制两种类型缺陷;

探头自动校准功能;

 具有存储功能,可以存储 100 幅 A 扫图形、参数及 DAC 曲线;

具有存储图形的回放功能,将已存储的 A 扫图形从存储区取出并显示在屏幕上;

具有删除功能,将指定的内容(以存储组号表示)从存储区删除;

具有峰值记忆功能;

具有波形和探伤参数的冻结和解冻功能;

具有声程测量、回波次数分析功能;

具有实时的电源状态指示功能;

支持无线通讯;

能够跟 PC 机通讯,可以将测量数据和系统设置参数上传给 PC 机,以便进行进一步处理(如生成探伤报告、打印等);

可利用 PC 端通讯软件升级仪器的功能;

锂电池,低功耗,连续十小时工作。

操作过程可设置蜂鸣器提示音;

轻小便捷,易于操作。



各项性能指标及技术参数见下面表格中所示:

名称 技术数据
  扫描范围(mm) 扫描范围(mm):0~10000 档级:2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,9000, 10000。 调节步距: 1mm
  脉冲移位(ms) 脉冲移位(ms):-20~+3400 档级:-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 调节步距:0.1(-20ms~999.9ms),1(1000ms~3400ms)
探头零点(ms) 探头零点:0.0~99.99 调节步距:0.01
  材料声速(m/s) 材料声速:1000~15000 7 个固定声速:2260,2730,3080,3230,4700,5900,6300 调节步距:1
工作方式 单探头(收、发),双探头(一收一发)
频率范围(MHz) 宽带 0.5–20
增益调节(dB) 0~130 调节步距: 1,2,6,12
线性抑制 屏高的 0%~80%,步距: 1%
垂直线性误差 垂直线性误差不大于 3%
水平线性误差 在扫描范围内,不大于 0.2%
探伤灵敏度余量 ³60dB
动态范围 ³32dB
报警 进波报警
显示屏 显示屏: 高亮度彩色平板显示器
  A-Scan 显示区域 全屏或局部 A-Scan 显示冻结和解冻 A-Scan 填充
探伤通道 500 个
  数据存储 100 幅 A-Scan 图形
与 PC 机通讯接口标准 USB



测量单位 Mm
  电源适配器 输入 100V~240V/50Hz~60Hz 输出 9V/1.5A
电池 锂电池 5000mAh
工作温度(℃) -10~50
工作湿度(RH) 20%~90%
接口类型 BNC
外型尺寸(mm) 238×160×48
重量(kg) 1.0
