DNC数显扭矩表

现在联系
DNC数显扭矩表
DNC数显扭矩表
DNC数显扭矩表

DNC数显扭矩表

1、 概述

DNC数显扭矩表是一款配套棘轮扳手的扭力监测仪器,用于各种紧固、拆卸控制力度,具有多操作简单、携带轻便、多单位转换、声音指示、顺逆可调等功能特点,广泛适用于汽车、自行车、各种机械维修等行业。

2、 功能特点

2.1 误差:双向读值误差顺时针±2%,逆时针±2.5%,可正反转适用,提高工作效率。

2.2 四种扭矩单位自由切换:kgf.cm、N.m、lbf.ft、lbf.in。

2.3 具有声光报警功能和背光功能,方便夜间或者光度不足的地方操作。

2.4 三种工作模式自由切换:实时模式、峰值模式、预置模式。

2.5 电源:2节7# 电池。

2.6 自动关机:产品10分钟不操作自动关机。

三、产品组件

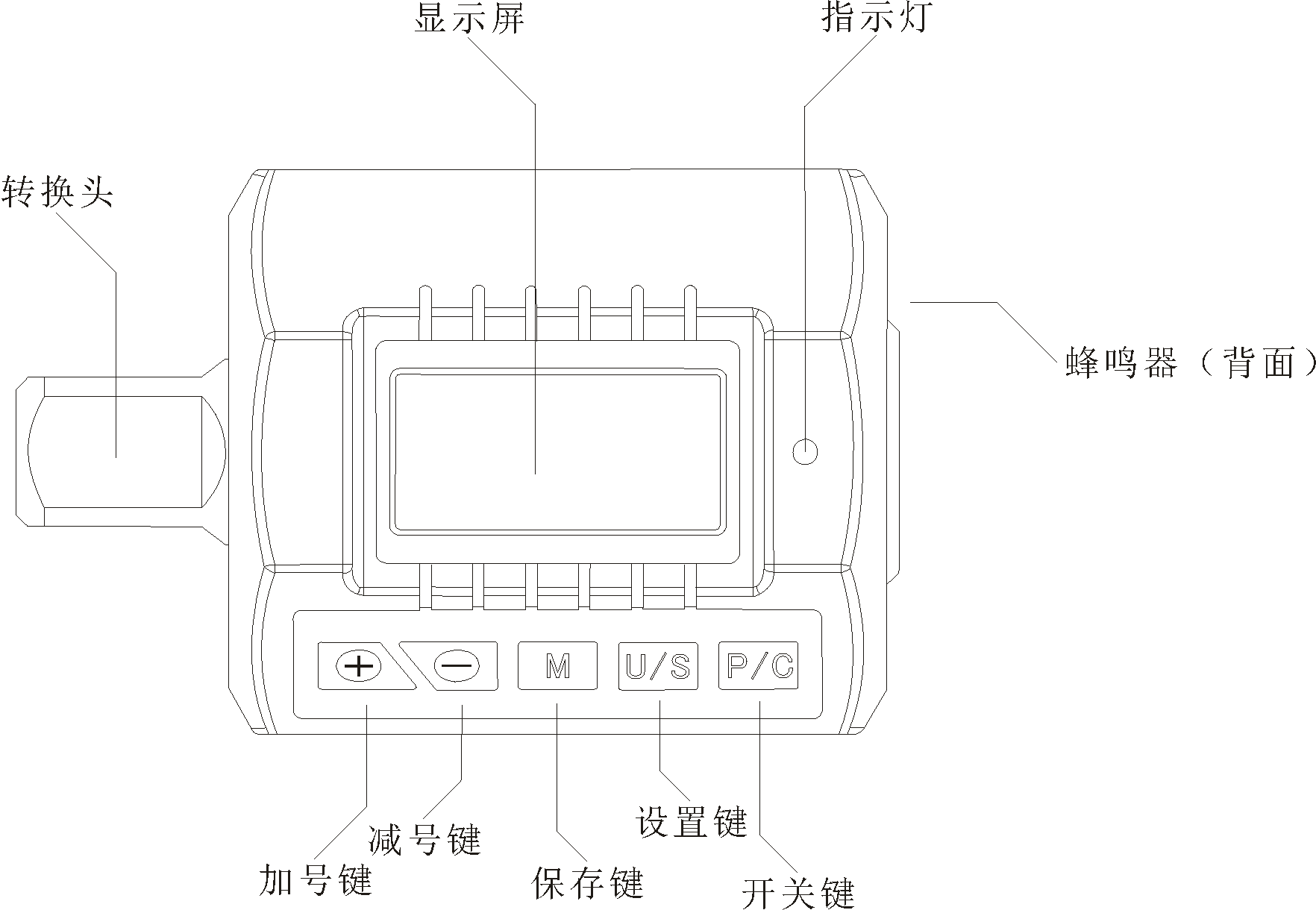

  【扭矩表主体】

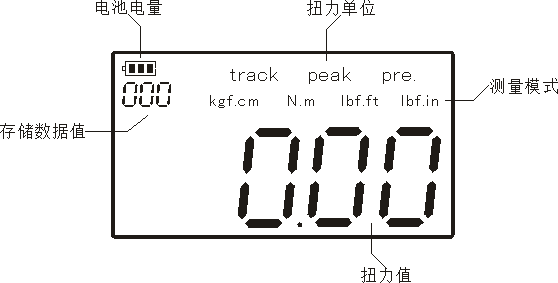

  【液晶显示屏】





四、规格参数

型号 DNC-30 DNC-135 DNC-200
最小分度值 0.01N.m 0.1N.m 0.1N.m
最大操作范围 3-30N.m 13.5-135N.m 20-200N.m
连接头 1/2
扭力精度 顺时针±2%,逆时针±2.5%

五、操作说明

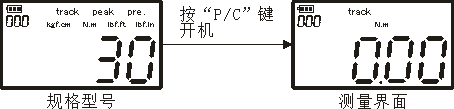

5.1 开机

短按“P/C”键开机,开始后如果电量显示不足,则自动关机,更换电池后方可正常使用。

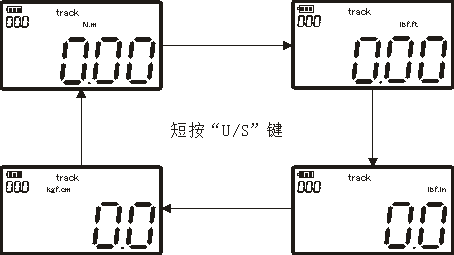

5.2 单位切换

开机状态,请按“U/S”键,切换四种工程单位。

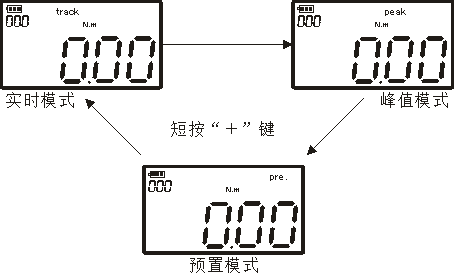

5.3 工作模式切换

“track”实时模式/“peak”峰值模式/“pre”预置模式。

A、实时模式

实时测量模式跟随施加扭力值,当卸载扭力时,扭力值自动归零。液晶屏显示为“track”时,为实时模式,请按“┼”键进行工作模式切换。

B、峰值模式

在峰值测量模式下,当施加扭力时,扳手将锁住最大施加扭力,并将其显示在液晶屏上。当卸载扭力时,峰值扭力将被锁定,当再次加载时LCD液晶屏将不更新已锁定峰值,可通过按“M”键保存数值或通过按“P/C”键清零数值。液晶屏显示“peak”为峰值模式,请按“┼”键进行工作模式切换。

C、预置模式

在预置模式下,长按“━”键进入预置数值设定,然后可以按“┼”键,增加目标值,或者按“━”键,减小目标值。设置完成后,按“U/S”键保存退出。蜂鸣器开启后,达到预设目标扭力值时,蜂鸣器长鸣,红灯长亮。液晶屏显示Pre为预置模式,请按“┼”键进行工作模式切换。

5.4 清零

当显示屏有力值显示时,按“P/C”键可直接将力值清零。

5.5 数据保存

在测量界面短按“M”键,显示“”时,表示保存成功。显示“”时,表示保存失败。当力值为零时,无法保存,会提示“”。

5.6 数据查看

按“P/C”键开机或在开机测量界面下,长按“M”键,可查看保存的数据,在数据查看界面可以通过,“┼”或“━”键,查看保存记录,当查看完毕,短按“M”键退出。

5.7 数据删除

按“P/C”键开机或在开机测量界面下,长按“M”键,显示保存的数据,按“U/S”键选择删除方式,“ALL”表示全部一次性删除,“ONE”表示逐个单一性删除。选择完毕,最后按“P/C”键删除保存的数据。

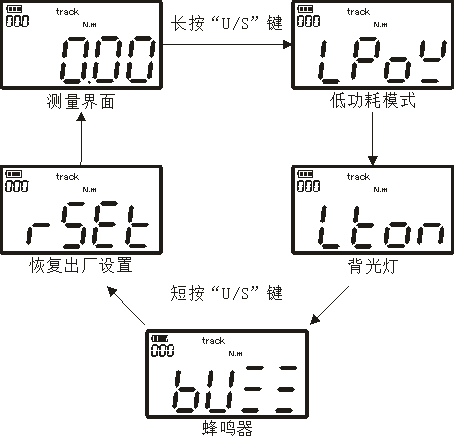

5.8 恢复出厂设置

用户通过此功能可使仪器恢复出厂设置,长按“U/S”键,进入系统菜单选择,短按“U/S”键选择“RSET”菜单,然后按“┼”键选择数字1或0。若恢复出厂设置,选择“1”后迅速短按“U/S”键,退出系统菜单,即产品恢复出厂设置。若不恢复,选择“0”后迅速短按“U/S”键,退出系统菜单即可。

5.9 蜂鸣器功能

长按“U/S”键进入系统菜单,然后短按“U/S”键选择到“BUZZ”选项,短按“┼”键选择是否开启蜂鸣器。若开启蜂鸣器,选择“1”后迅速短按“U/S”键,退出系统菜单,即蜂鸣器已开启。若不开启,选择“0” 后迅速短按 “U/S”键,退出系统菜单即可。

5.10 背光功能

长按“U/S”键进入系统菜单,然后短按“U/S”键选择到“LTON”选项,短按“┼”键选择是否开启背光功能。若开启背光功能,选择“1”后迅速短按“U/S”键,退出系统菜单,即背光功能已开启。若不开启,选择“0” 后迅速短按 “U/S”键,退出系统菜单即可。

5.11 低功耗

长按“U/S”键进入系统菜单,然后短按“U/S”键选择到“LPOW”选项,短按“┼”键选择是否开启低功耗功能。若开启低功耗功能,选择“1”后迅速短按“U/S”键,退出系统菜单,即低功耗功能已开启。若不开启,选择“0” 后迅速短按 “U/S”键,退出系统菜单即可。



六、保养与储存

6.1 注意: 为了维持良好精度,建议大约每一年需重新校正一次。

6.2 过扭力可能会造成损坏或精度损失(超最大扭力范围105%)。

6.3 请勿将扭矩表剧烈摇晃或将扭矩表摔落地上。

6.4 请勿将扭矩表放在高温、高湿度或是太阳直射的地方。

6.5 如果不小心将扭矩表弄湿,请立刻用干毛巾擦干。

6.6 请勿重压LCD屏幕。

七、随机附件

1 DNC数显扭矩表 1只
2 7#电池 2节
3 说明书 1份
4 合格证 1份
5 保修卡 1份
6 干燥剂 1包
