GWJ数显谷物硬度计

型号
GWJ-2
现在联系
GWJ数显谷物硬度计
GWJ数显谷物硬度计
GWJ数显谷物硬度计
GWJ数显谷物硬度计
GWJ数显谷物硬度计

GWJ-2型数显谷物硬度计

一、用途

GWJ-2型数显谷物硬度计适用于农业行业的科研、教学,专用于对谷物(小麦、大米、稻米等)硬度的测试,采用先进的测力技术,具有测试精度高,仪表指示直观性强,分辨率高,操作简便,耐用可靠的特点。而且外形美观,可以在收购现场手持测定,也可选择在实验室工作台上测试。

二、功能特点

1、数字显示,方便读取,精度高。

2、重量轻,体积小,方便携带。

    3、单位显示: Kg、 N互相切换。

    4、电池有短路、漏电、过载保护,电池有低电量提示,采用3.7V锂电池供电,同时十分钟无操作将自动关机。

5、具有两种测量模式:实时、峰值自由切换。

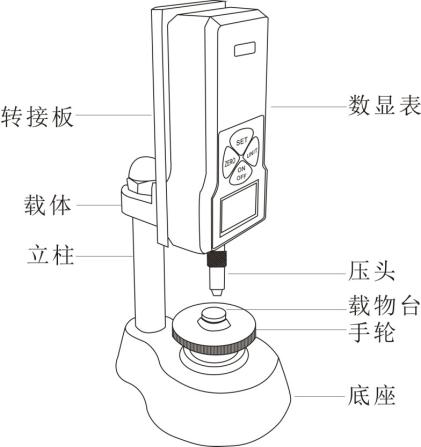

三、外形结构

四、规格参数

型号规格 20Kg
最大负荷值 20kg
196N
负荷分度值 0.01kg
0.1N
传感器结构 内置式
精度 ±2%
电源 3.7V   锂电池
充电时间 4~6小时
电池连续使用时间 约15小时
电池寿命 ≥300次
充电器 输入:AC 220V 50HZ    输出:DC 5V 1000mA
工作温度 5℃~35℃
运输温度 -10℃~60℃
相对湿度 15%~80%RH
工作环境 周围无震源及腐蚀性介质

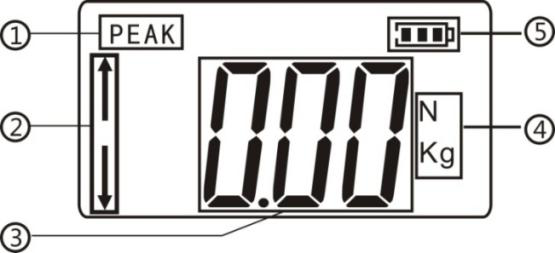

五、屏幕显示

①、峰值模式:开机后,进入测量界面,按“SET”键,即可进入“峰值模式”,记录一个时段内测量到的最大力值。

②、受力表示:硬度计不动,上方箭头显示为拉力,下方箭头显示为推力。

③、测量硬度值显示。

④、两种单位显示:kg(公斤)、N(牛)两种单位分别显示,按“UNIT”键可互相转换。

⑤、电量显示。

六、按键介绍

OFF/ON(“开机/关机”键): 按此键时,电源打开,出现测量界面。关机时,再按此键即可关机。

ZERO(“置零”键):按此键时,屏幕上测试的硬度值会被归零。

SET(“模式切换”键):在测量界面,按此键时,进入峰值测量模式。长按“SET”键5-6秒可进入设置项界面。

UNIT(“单位切换”键):按此键时,可以切换两个不同单位。长按“UNIT”键5-6秒可以让屏幕显示的数值进行翻转。

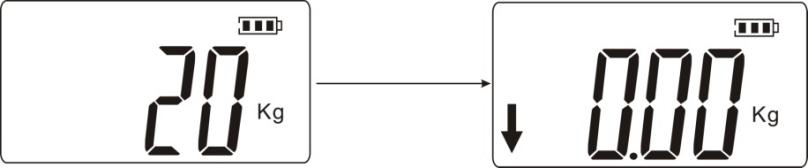

七、开机显示

八、功能介绍

a、设置项:

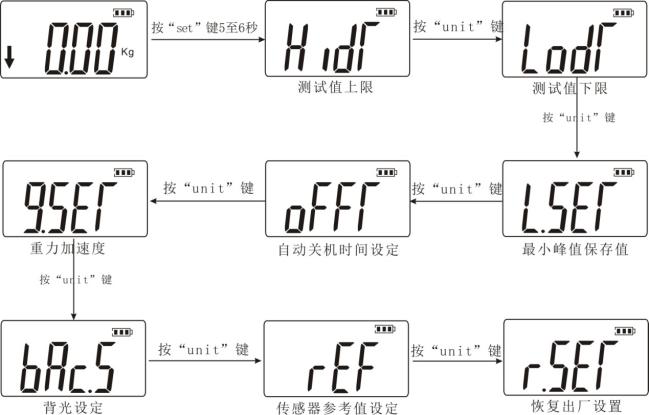

   在测量界面,长按“SET”键5至6秒,再放开,即进入设置界面,显示“HIDT”,再连续按“UNIT”,会依次出现其他的设置项:“LODT”、“L.SET”、“OFFT”、“G.SET”、“BAC.S”、“REF”、“R.SET”,如下图所示:

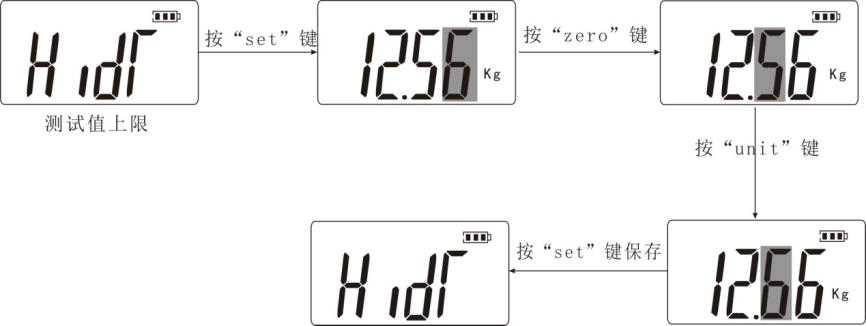

(HIDT)测试值上限设定:设定测试值上限,上限值默认状态满量程的100%。高于上限为超出范围,仪器会鸣叫。若想重新设定上限值,可用“UNIT”键和“ZERO”键设定。按“SET”键保存后自动回到设定项目界面。如下图所示:

(LODT)测试值下限设定:设定测试值下限,下限值默认为0。低于下限为超出范围,仪器会鸣叫。若想重新设定下限值,与上步操作大同小异,用“UNIT”键和“ZERO”键设定。按“SET”键保存后自动回到设定项目界面。

(L.SET)峰值最小保存值:最小峰值保存值,峰值模式下,当前值小于该值时,峰值将不被保存。

(OFFT)自动关机时间设定:在此设置项目下,用“UNIT”键和“ZERO”键设定,可设定1分钟到9999分钟自动关机,也可设定“00”不自动关机。如选不自动关机,选定后按“SET”键完成设定。即返回到选项界面。仪器默认设置为10分钟。

(G.SET) 重力加速度设定:用户可根据本地区的位置设定重力加速度值,默认值为9.800。

(bAC.S)背光功能设定:在此设置项目下,用“UNIT ”键选择,若选择“(YES)”表示开启背光功能,选择“(NO)”表示关闭背光,选定后按“SET”键保存并返回到设置项目界面。

 (rEF)传感器参考值设定:此选项用户不需要设置。

7(R.SET)恢复出厂设置功能:在此设置项目下,按“SET”键即可恢复出厂设置,仪器关机。若使用仪器重新开机即可。

九、使用方法

1、按“开机”键打开仪器,进入到测量界面后,根据需要选择实时或峰值测量模式。

2、测试小粒谷物时,用摄子将谷物固定(最好竖放),然后旋动手轮使顶杆缓缓向上移动加压,此时仪表显示界面开始显示压力负荷的数值,到谷物压碎瞬间的

显示数值为最大硬度值。

3、需重新测试时,先将上一次测量的被测残留物清除,再在仪器上按“ZERO”

键进行数值清零。然后旋动手轮使顶杆上升到合适的高度,以便再次放置被测的谷物颗粒。重复第2步骤即可完成重新测试。

4、测试完成后,清理谷物残留物,关闭仪器电源,取下夹具,将各物件清洁后放回工具盒内,以备下次使用。

十、安全注意事项

1、 注意事项:

a、 购此仪器,若仪器电量不足需先充电4~6个小时,方可进行正常使用。

b、 如果操作错误,可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法,请在使用前仔细阅读此说明书,阅读后妥善保存,以备在此阅读。

2、 警告事项:

a、不要使用已损坏或严重弯曲变形的夹具。

b、不要超出最大量程来使用本仪器。否则可能导致传感器损坏,甚至发生事故。

c、当测试值超过满量程的100%时,蜂鸣器会连续鸣叫,此时请快速解除所加之负荷,或降低负荷,当测试值超过满量程的120%时,仪器可能会损坏。

3、解决死机状态:当仪器意外死机时,用硬物小圆杆按仪器的右侧有个标示为“复位”键快速复位关机即可。

4、安全事项:

a、请使用配套的充电器充电,否则会引起电路故障,甚至引发火灾。

b、不要使用充电器额定电压以外的电源,否则可能会引起电击或火灾。

c、不要用湿手拔出或插入电源,否则可能导致触电。

d、不要拉拽充电器的电源线来拔出插头,以免电线被扯断而遭电击。

e、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。注意:不要使用易挥发的化学物质来清洁本机(如挥发剂、稀释剂、酒精等)。

f、请勿在以下环境中操作本机

①潮湿的环境  ②多尘的环境  ③使用油或化学品的地方  ④周围有震源的地方

g、请在规定的温湿度范围内使用及储存,否则可能造成仪器故障。

h、不要自行拆卸修理或改造本机,这些行为可能引起仪器永久性故障。

i、其他安全生产需注意的未尽事项。

J、仪器送修前之确认项目



电源 症状 原因或现象 处置
按“开机”键无显示 电池无电 重新充电
测试值 测试值不准确 误差过大 需返厂校正
其他 意外死机 按任何键无反应 用针按下“复位”键



十一、装箱单

尊敬的客户:

您好!非常感谢您选购本公司谷物硬度计,当您购买时请先核对一下配件是否齐全。

主机 1台
充电器(5V,小头) 1个
说明书 1份
合格证 1张
检查证明书 1份
干燥剂 1份
六角螺母(M6) 1个
高度调节台A/B 各1个
