ET-1C电解测厚仪

现在联系
ET-1C电解测厚仪
ET-1C电解测厚仪
ET-1C电解测厚仪

1.设备名称:电解测厚仪(不含调试)

2.设备规格:ET-1C

3.设备介绍与功能特点:

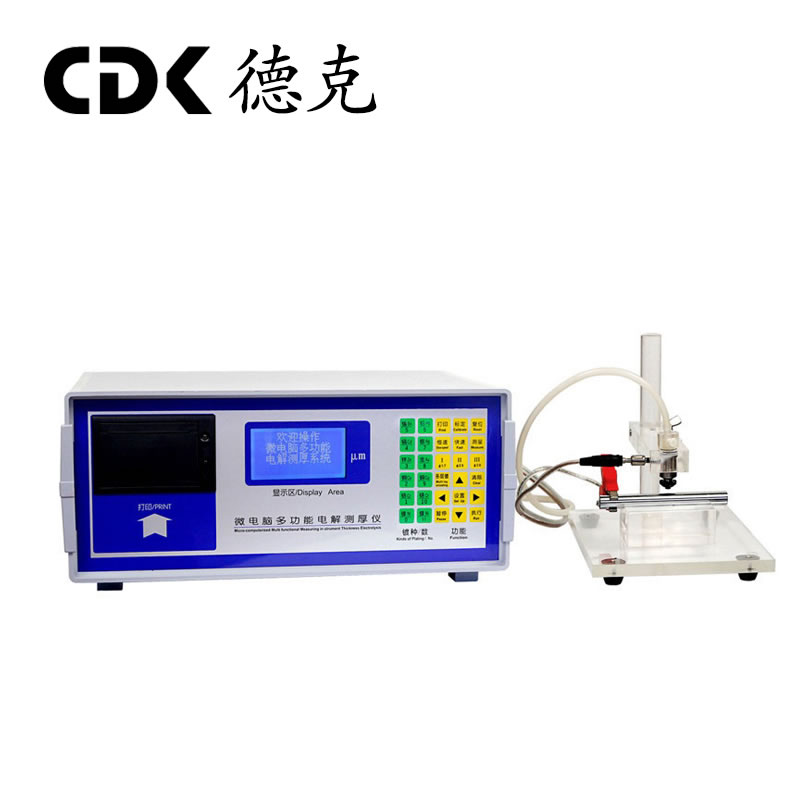

3.1设备介绍与产品图片:

ET-1C型电解测厚仪是结合国内外最顶尖技术的金属镀层电解测厚仪,具有结构先进,性能稳定可靠,功能齐全的特点。使用本仪器可以保障用户单位的产品质量,防止原材料的能源的浪费。利用本仪器还可以帮助用户找到适合不同要求的最佳电镀工艺,是有关成品厂及电镀厂首选的仪器。



   3.2主要功能和特点:

1、本产品采用美国进口芯片处理数据,具有超高速串口、高速A/D、精准、兼容、抗干扰、寿命长、技术前端等优点。

2、中、英文界面切换液晶LCD显示,具体显示质量高、数字式接口、体积小重量轻、功耗低等优点。

3、热敏打印机永久使用,不用更换色带。微型打印接口中、英文测试报告打印,打印镀层种类、厚度、测试人员、日期,内部时钟万年历,无需每次设置。

4、自动暂停测量提示更换电解液。以减少测量误差。

5、自动计算平均值。10微米以下是三位小数,精度1/1000。

6、可测多层镀如:Cr/Ni/Cu/塑料,报告可一次性打印出结果,不用分解打印(独有)

7、采用权威美国进口标准片,校准和标定达到理想测量误差值。可调导电系数减小误差。

8.调整终点电位差,以适应镀层与基体之间电位最佳。

9.以测量70种以上金属镀层基体组合,可测量平面、曲面上镀层,测量小零件、导线、线状零件

10.除镀速度0.3-40 μm/分钟可调

11.真空挤压式气泵循环搅拌,根据镀层可调整搅拌力度气量大小,以达到溶解最佳状态,。

12.电解杯抗腐合金不锈钢,不易腐蚀老化。

13、可调恒电流达到电解效率最佳值。

14、操作界面功能矩阵按键直观方便操作测量,输入可直接完成.

15、矩阵按键采用进口欧姆龙或NKK,具有1000万次以上寿命。

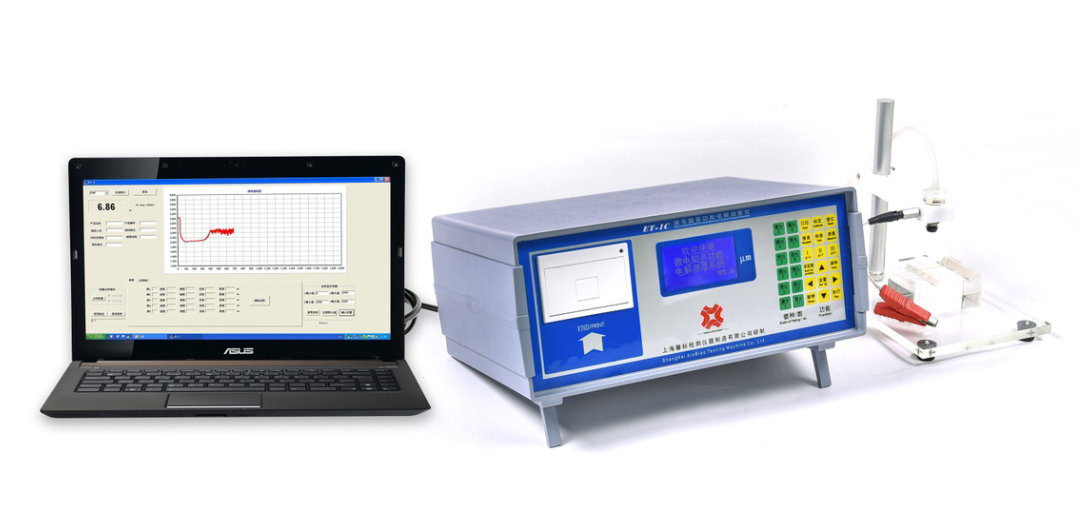

16、测厚仪主机采用超高速USB接口传输能与各种笔记本电脑联接兼容,达到操作显示最佳。软件自动与机子一起捕捉精准的镀层厚度曲线。本型号可以与电脑联接,可观到曲线走向,结果可生成office文挡永久保存,A4纸打印报告。



4.技术参数:

1.       单层测量品种: 镍(0);铬(1);铜(2);锌(3);镉(4);锡(5);铅(6)银(7);金(8);铜/Zn(9);铬/T(10);镍/Fe(11)等,其它镀层可定制。注:A、镍(0)是用于铜上镀镍;镍/Fe(11)是用于铁、铝、塑料、陶瓷上镀镍,在测化学镍时用慢速测量。B、铬(1)用于装饰铬和六、四价铬(0.001-20μm);铬/T(10)用于厚铬20微米以上。C、铜(2)用于铁、铝、塑料、陶瓷等镀铜;铜/Zn(9)用于锌、锌合金上镀铜。
2. 合金镀层测量: Pd-Sn、Cu-Zn、Zn-Ni 、Ni-P等。
3. 多层镀测量: 陶瓷塑料、铁、铝、铜基体上镀多层。
4. 有效测量厚度范围: 0.03~300μm
5. 测量准确度: ±8%
4. 复现精度: <3%
6. 电解电流精度: ±0.5%
7. 测量面直径: Φ3.0mm;Φ2.5mm;Φ1.7mm;
8. 供电电源: A C220±10%V;0.7A;50HZ/60HZ±0.5HZ;需有良好可靠接地。
9. 选购: AC115V,100V,120V,230V,240V
10. 使用环境: 温度:+10~+40℃;相对湿度:不大于85%;要求周围无强腐蚀性气体和强磁场干扰。
11. 主机重量: 6Kg;
12. 外型尺寸: 350×260×160mm(长×宽×高)



5.配置清单:

名     称 备     注 数      量
三芯电源线 220V 1根
USB数据线   1根
二芯恒流电缆线 含夹头、插头件 2根
气泵橡皮管 含连接头、橡皮管、玻璃头 1根
溶丝管(1A) 1A 1只
橡皮垫圈 检验合格无毛边 &2.5 、 &1.7
测量支架 含螺丝/螺母/支杆/底板/电解杯/横梁 1套
使用说明书 ET-1C 1本
产品合格证书   1份
无芯吸水纸   1卷
滴吸管   3个
橡皮擦 粗/细 各1个
吸吮瓶   1个
废液瓶   1个
有机V型垫块   1个
化学防飞溅眼镜   1副
电解药水 根据客户要求配置 4瓶
标准片 铜镀银 1个
软件光盘   1张



6.订货须知:

1、要确定好基体(本仪器不受任何基体的限制性)。

2、要确定好镀层种类。

3、根据客户需要选适当型号。

4、要确定测试工件大小。

5、用户必选电解测厚仪范围:塑料、陶瓷等非金属镀层测厚、镀锡、镍、银金属镀层测厚,多层镀种的测厚,小工件的镀层测厚,镀层电位差的分析,溶解量分析

备注:ET-1C可测电镀镍、铬、铜、锌、镉、锡、银、金、锌合金镀层、化学镍等及多种多镀层。(可连接电脑,做测量曲线和测量报告)
