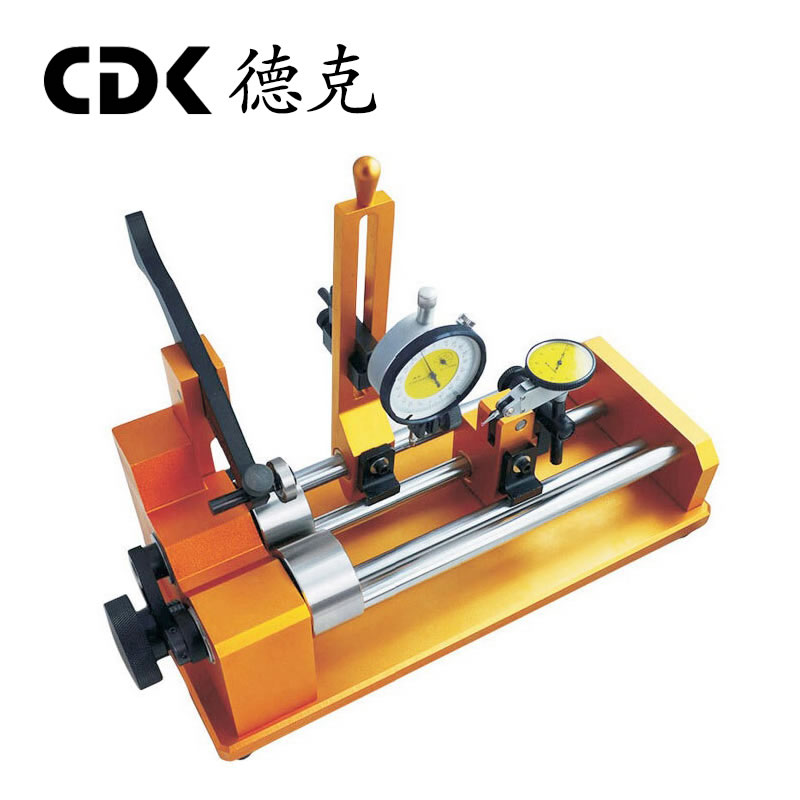

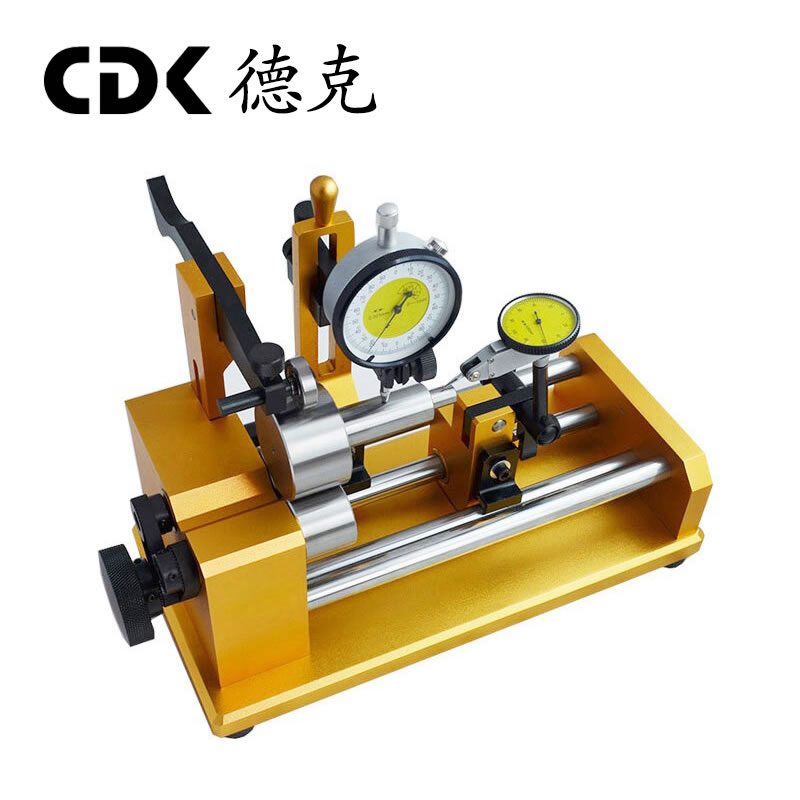

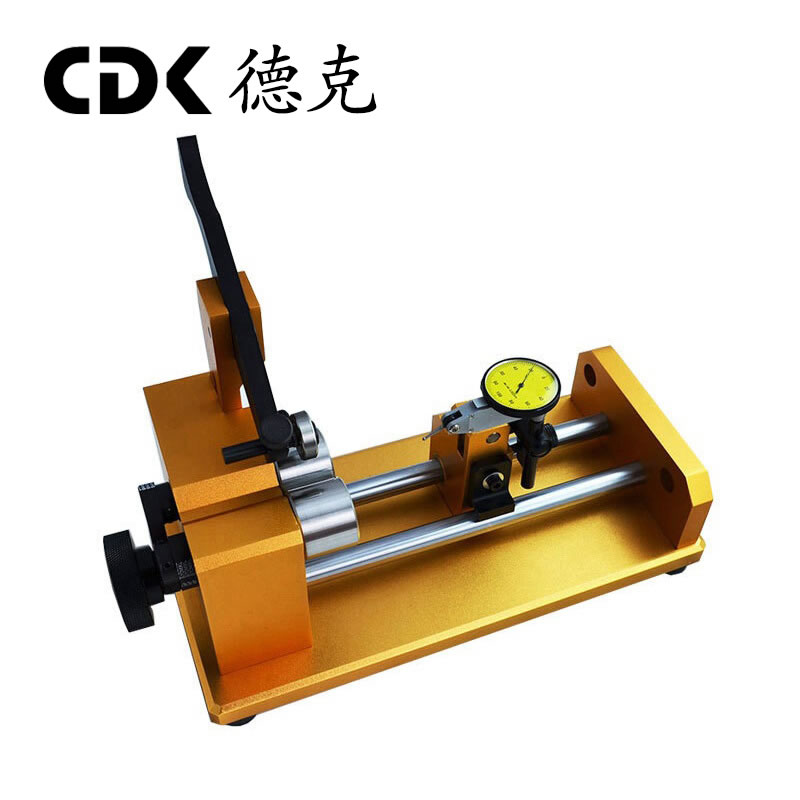

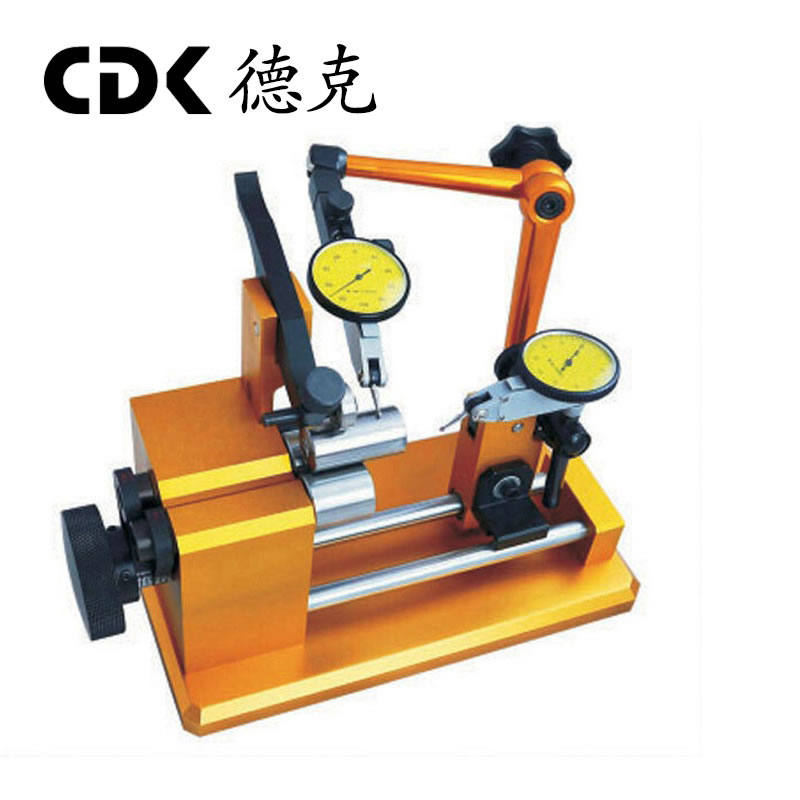

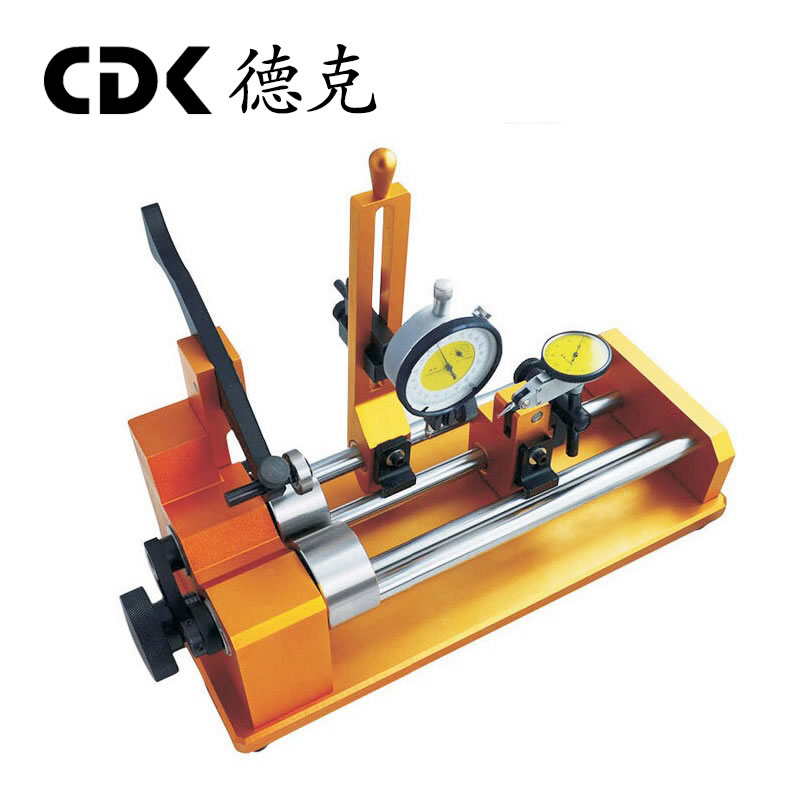

同心度測量儀說明書

一、適用範圍:

本儀器適用於臺階軸、軸套、襯套等有同軸度要求的零件測量。



二、主要用途:

1、軸類零件圓度、同心度、圓周跳動、斷面差的精密測量

2、軸類零件外圓及內圓參數的同時精密測量

3、軸類零件多點參數的同時精密測量;

4、快速測量、斷差面、內圓及外圓可同時測量



三、特點:

1、標準精度0.005mm和高精度0.003mm;

2、快速測量節省時間;

3、操作方便、通用性強;

4、輕便易搬、維護簡單;

5、操作環境要求不高;

6、可依據零件特殊性專門定制。



三、擇同心度測量儀需要確認三個部分

1、標準精度和高精度;

2、旋轉工作軸;

3、量表規格和其它配件(量表支架、標準杠桿表支架、側面杠桿表支架、導軌末端支架等)。

 同心度測量儀標準型號分類

型號 類型 適用直徑(mm) 適用長度(mm) 綜合精度(μm)
A-10 單杠桿表型 3-25 102 5μm
A-20 單杠桿表型 10-50 152 5μm
A-40 單杠桿表型 20-102 203 5μm
K1-10 雙杠桿表型 3-25 102 5μm
K1-20 雙杠桿表型 10-50 152 5μm
K1-40 雙杠桿表型 20-102 203 5μm
K2-20 量表/杠桿表型 10-50 153 5μm
K2-40 量表/杠桿表型 20-102 203 5μm
A-10G 單杠桿表型 3-25 102 2μm
A-20G 單杠桿表型 10-25 152 2μm
A-40G 單杠桿表型 20-102 203 2μm
K1-10G 雙杠桿表型 3-25 102 2μm
K1-20G 雙杠桿表型 10-50 152 2μm
K1-40G 雙杠桿表型 20-102 203 2μm
K2-20G 量表/杠桿表型 10-50 152 2μm
K2-40G 量表/杠桿表型 20-102 203 2μm

五、操作須知

1、請將儀器放置在幹燥、清潔的環境中,不能直接暴露在陽光直射或潮濕的地方,避免高溫和劇烈震動。

2、同軸度測量儀是壹種精密儀器,在運輸和移動過程中,應小心輕放,避免沖擊和碰撞。

3、為了不影響儀器的精確度,應使用幹凈的軟布或脫脂棉蘸純酒精或專用清洗劑擦拭“旋轉工作軸”和“導向軸”,避免用手觸摸和直接擦拭。

4、定期對儀器做防銹、清潔等保養工作,防止酸性(腐蝕性)等物質接觸儀器表面。

5、使用時儀器應水平放置,以防止在測量過程中工件軸向移動。



六、使用方法:

1、根據被測工件大小調節“壓輪”高度,使“壓輪”能夠以合適的壓力壓住被測工件。

2、通過“操作手柄”升起“壓輪”,將被測工件放置在“旋轉工作軸”上,然後將“壓輪”歸位。

3、調節“表架”的高度,並將其移動,使千分表(百分表)測頭接觸被測工件表面,調整表盤指針歸零。

4、調節“杠桿表”測頭至被測工件合適位置,並使之接觸工件表面,調整表盤指針歸零。

5、旋轉手輪,根據實際情況微調表頭,完成讀數。



七、維護與保養

1、所有部件都應保持清潔,若有細小灰塵,可用吹氣球吹去,若有油漬或指印,請使用棉紗輕輕抹去。

2、同軸度測量儀是壹種精密儀器,禁止自行拆裝,以防止降低儀器的測量精度或者損壞儀器。

3、同軸度測量儀不使用時,並用防塵罩蓋好,以避免灰塵;塗上防銹油並貯藏在幹燥的地方,以避免生銹。

4、為保持同軸度測量儀的性能,建議進行定期檢查。

問題

原因 解決方法
1.測量時被測工件軸向移動 工作臺不平 調整工作臺水平
被測工件表面呈錐度 更換被測工件
測頭壓力過大 微調測頭
旋轉工作軸有塵埃或異物 清潔旋轉工作軸
2旋轉工作軸轉動不靈活 同步帶輪有異物卡住 清潔同步帶輪
被測工件表面有黏膠或磁性 清潔工件表面或更換被測工件
3.支架移動困難 導向軸有異物或塵埃 清潔導向軸
導向軸生銹 定期防銹檢查,並加噴防銹油等
4微調失效 微調螺釘螺紋損壞 更換微調螺釘
導向軸生銹 定期防銹檢查,並加噴防銹油等
5儀表指針晃動過大 被測工件表面呈錐度或有異物 更換被測工件或清潔工件表面
可移測頭夾具螺釘松動或損壞 緊固螺釘或更換螺釘
測頭已磨損 更換測頭
儀表損壞 更換儀表
