GY-J-4系列数显水果硬度计支架

型号
GY-J-4
现在联系

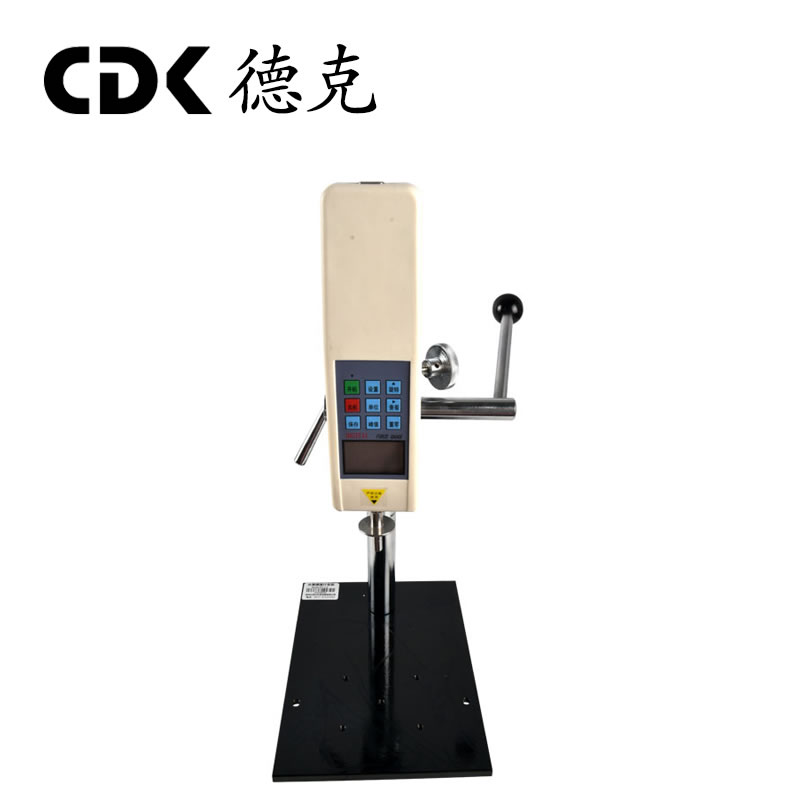

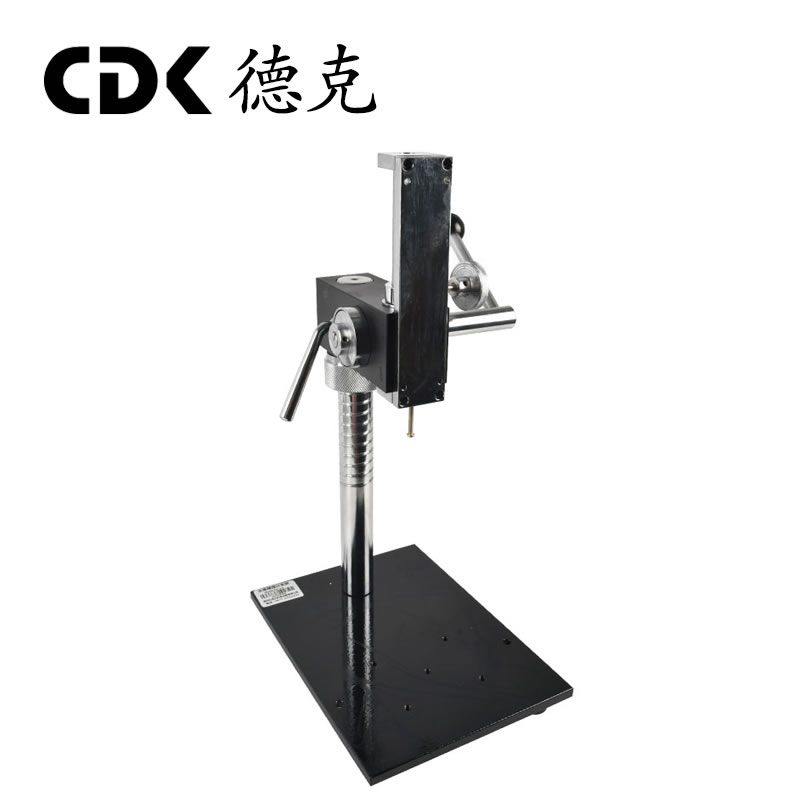

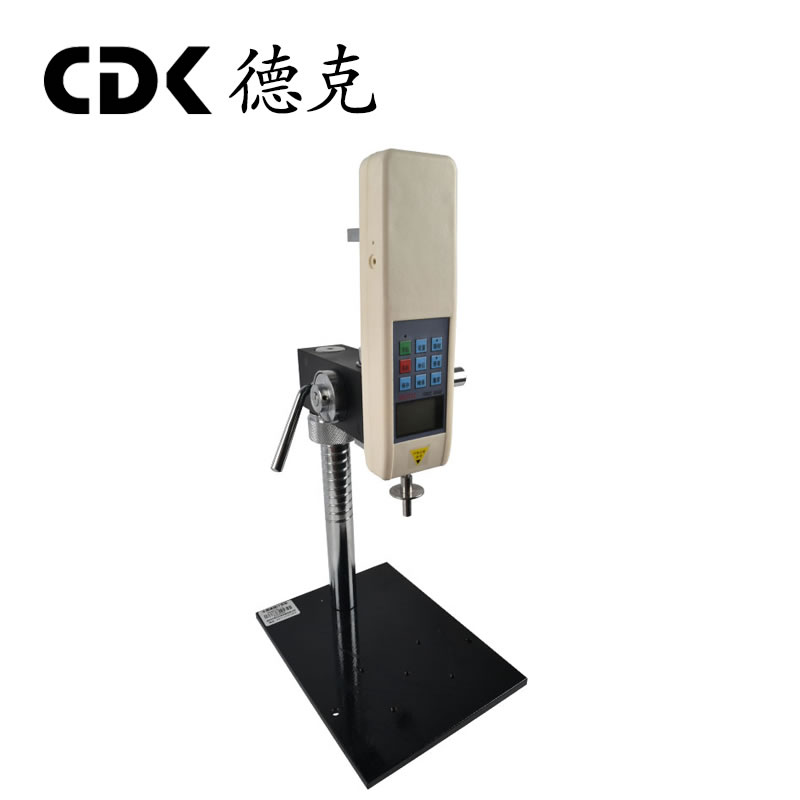

GY-J-4系列数显水果硬度计支架
GY-J-4系列数显水果硬度计支架
GY-J-4系列数显水果硬度计支架
GY-J-4系列数显水果硬度计支架
GY-J-4系列数显水果硬度计支架
GY-J-4系列数显水果硬度计支架

GY-J系列数显式水果硬度支架

一、功 能

        GY-J系列水果硬度支架,专为GY-4数显式水果硬度计配备,

可进行准确的水果硬度测量。

二、特 点:

        1、手压式操作,操作简单稳定。

        2、结构紧凑,齿轮、齿条型传动。

        3、安装稳固、机脚大、机身重,并可将本机台安装于桌(台)面使用,使机架更加稳固。

三、规格参数:

        ·行程:90mm

        ·最大负荷:500N

        ·外形尽寸(长x宽x高):255x240x505mm

        ·净重:12kg

四、测试操作步骤(硬度计需另购)

   1、硬度计安装于测试机台上的具体操作方法:

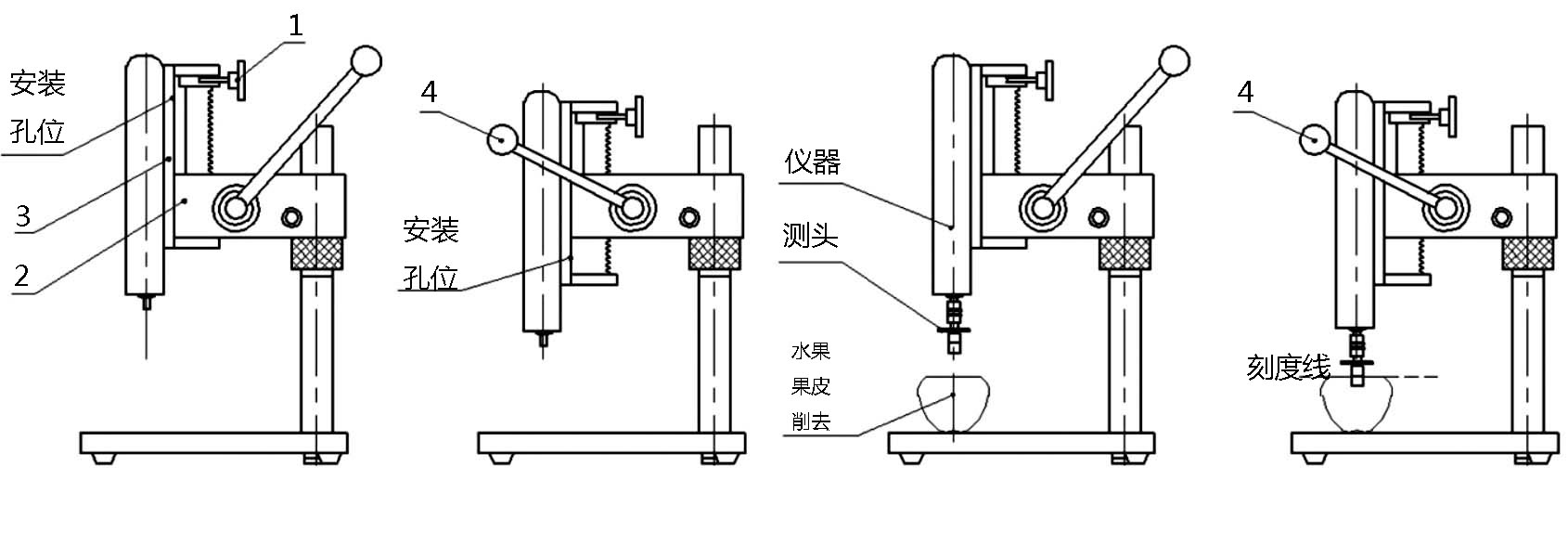

             图一           图二          图三           图四

 A、 先将调节手柄1旋松,将其滑下与机箱2接触,方能使安装板3上方两安装孔露出;再用安装螺钉和弹垫将仪器的上方两孔安装在安装板3上;最后旋松调节手柄1,调回原上方处,使其锁紧。

(如上图一)

     B、将手柄4压下后,方能使安装板3下方两个安装孔露出;再用安装螺钉和弹垫将仪器的下方两孔安装在安装板3上。(如上图二)

        C、按上两步操作方法操作,将四颗螺钉都旋紧。

   2、选择合适的测头(注:选用直径为11的测头时,仪器显示的硬度值为实际水果硬度值;选用直径为8的测头时,仪器显示硬度值的2倍为实际水果硬度值),用具有内螺纹的连接套将测头安装到仪器的测试杆上。(如上图三)

   3、测量前:首先将待测水果削去1平方厘米左右的果皮,测量时使待测水果中心与仪器的测试杆成一直线,这样可使测试的力值更准确。(如上图三)

   4、开始测量:按“开机”键打开电源,待液晶显示屏显示为稳定后,按“峰值”进入峰值测量模式(若显示不为零时,按“置零”键清零),将手柄4压下使测头对正削皮的果肉处,均匀压入,至刻线处为止,完成测量,所显示的数值为该水果硬度。(如图四)

   5、测试完成后,卸下负荷,关闭电源,取下夹具,将各物件清洁后放回工具盒内,以备下次使用。

五、装箱单

尊敬的客户:

    您好!非常感谢您选购本公司水果硬度计支架,当您购买时请

先核对一下配件是否齐全。

序号 名    称 数 量
1 硬度计支架 1台
2 加长杆夹具 1套
3 拉伸夹具 1件
4 十字盘头螺钉M3*10 4件
5 十字盘头螺钉M3*16 4件
6 弹垫Ф3 8件
7 使用说明书 1本
8 检查合格及证保修卡片 1张
